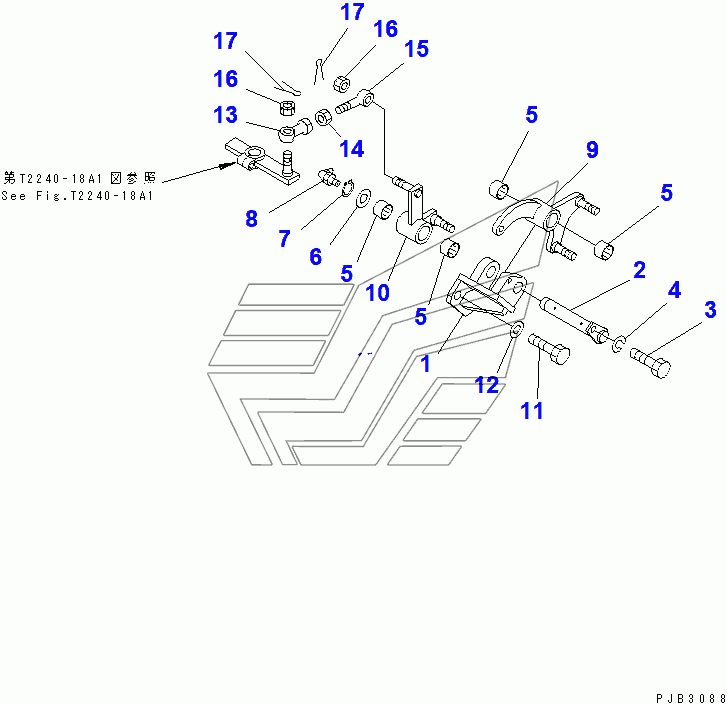

WINCH CONTROL LEVER D85C-21A. Каталог 2010г.

DRUM ROLLER(37613-) D85C-21A WINCH CONTROL LINKAGE D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 156-76-31190 Количество на модель: 1
156-76-31190
1
2

Номер детали на чертеже:

2

PIN

Заводской номер: 156-76-31380 Количество на модель: 1
156-76-31380
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-80816 Количество на модель: 1
01010-80816
1
4

Номер детали на чертеже:

4

WASHER, SPRING

Заводской номер: 01602-20825 Количество на модель: 1
01602-20825
1
5

Номер детали на чертеже:

5

BEARING

Заводской номер: 06123-02018 Количество на модель: 4
06123-02018
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01640-22032 Количество на модель: 1
01640-22032
1
7

Номер детали на чертеже:

7

RING,SNAP

Заводской номер: 04064-02012 Количество на модель: 1
04064-02012
1
8

Номер детали на чертеже:

8

FITTING, GREASE

Заводской номер: 07020-00900 Количество на модель: 1
07020-00900
1
9

Номер детали на чертеже:

9

LEVER

Заводской номер: 156-76-31390 Количество на модель: 1
156-76-31390
1
10

Номер детали на чертеже:

10

LEVER

Заводской номер: 156-76-34191 Количество на модель: 1
156-76-34191
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
13

Номер детали на чертеже:

13

END, ROD

Заводской номер: 04250-81265 Количество на модель: 1
04250-81265
1
14

Номер детали на чертеже:

14

NUT

Заводской номер: 01583-11207 Количество на модель: 1
01583-11207
1
15

Номер детали на чертеже:

15

END, ROD

Заводской номер: 04252-21269 Количество на модель: 1
04252-21269
1
16

Номер детали на чертеже:

16

NUT

Заводской номер: 01593-11210 Количество на модель: 2
01593-11210
2
17

Номер детали на чертеже:

17

PIN, COTTER

Заводской номер: 04050-13020 Количество на модель: 2
04050-13020
2
