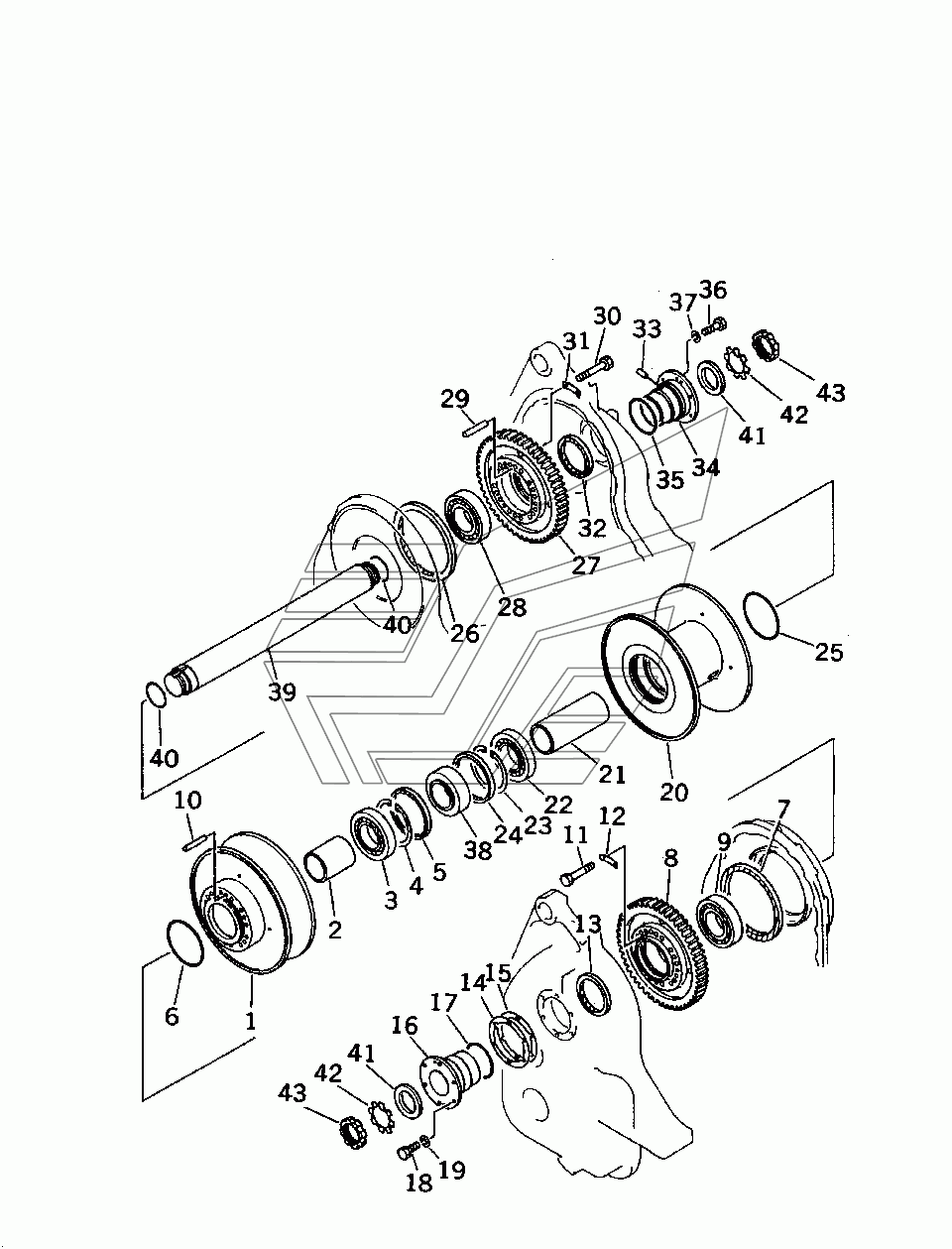

WINCH (7TH SHAFT) D85C-21A. Каталог 2010г.

WINCH (5TH AND 6TH SHAFT) D85C-21A WINCH (VALVE SEAT) (1/3) D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

WINCH ASS'Y

Заводской номер: 156-76-00170 Количество на модель: 1
156-76-00170
1

Номер детали на чертеже:

SHIM ASS'Y

Заводской номер: 156-76-00160 Количество на модель: 1
156-76-00160
1
1

Номер детали на чертеже:

1

DRUM(FOR BOOM)

Заводской номер: 156-76-21520 Количество на модель: 1
156-76-21520
1
2

Номер детали на чертеже:

2

COLLAR

Заводской номер: 156-76-21560 Количество на модель: 1
156-76-21560
1
3

Номер детали на чертеже:

3

BEARING

Заводской номер: 06042-00222 Количество на модель: 1
06042-00222
1
4

Номер детали на чертеже:

4

RING

Заводской номер: 04071-00200 Количество на модель: 1
04071-00200
1
5

Номер детали на чертеже:

5

SEAL

Заводской номер: 234-A25-1120 Количество на модель: 1
234-A25-1120
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 07000-45195 Количество на модель: 1
07000-45195
1
7

Номер детали на чертеже:

7

SEAL

Заводской номер: 156-09-21180 Количество на модель: 1
156-09-21180
1
8

Номер детали на чертеже:

8

GEAR

Заводской номер: 156-76-21530 Количество на модель: 1
156-76-21530
1
9

Номер детали на чертеже:

9

BEARING

Заводской номер: 06030-22222 Количество на модель: 1
06030-22222
1
10

Номер детали на чертеже:

10

PIN

Заводской номер: 04022-16115 Количество на модель: 6
04022-16115
6
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01011-81605 Количество на модель: 12
01011-81605
12
12

Номер детали на чертеже:

12

LOCK

Заводской номер: 156-76-21540 Количество на модель: 6
156-76-21540
6
13

Номер детали на чертеже:

13

SEAL

Заводской номер: 07013-40140 Количество на модель: 1
07013-40140
1
14

Номер детали на чертеже:

14

SHIM,1.0MM

Заводской номер: SHIM,1.0MM Количество на модель: 4
SHIM,1.0MM
4
15

Номер детали на чертеже:

15

SHIM,0.5MM

Заводской номер: SHIM,0.5MM Количество на модель: 4
SHIM,0.5MM
4
16

Номер детали на чертеже:

16

CAGE

Заводской номер: 156-76-21590 Количество на модель: 1
156-76-21590
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 07000-45155 Количество на модель: 1
07000-45155
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81235 Количество на модель: 6
01010-81235
6
19

Номер детали на чертеже:

19

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 6
01602-21236
6
20

Номер детали на чертеже:

20

DRUM(FOR HOOK)

Заводской номер: 156-76-21510 Количество на модель: 1
156-76-21510
1
21

Номер детали на чертеже:

21

COLLAR

Заводской номер: 156-76-21550 Количество на модель: 1
156-76-21550
1
33

Номер детали на чертеже:

33

PIN

Заводской номер: 04022-12035 Количество на модель: 1
04022-12035
1
34

Номер детали на чертеже:

34

CAGE

Заводской номер: 156-76-21580 Количество на модель: 1
156-76-21580
1
38

Номер детали на чертеже:

38

COLLAR

Заводской номер: 156-76-21570 Количество на модель: 1
156-76-21570
1
39

Номер детали на чертеже:

39

SHAFT

Заводской номер: 156-76-21490 Количество на модель: 1
156-76-21490
1
40

Номер детали на чертеже:

40

O-RING

Заводской номер: 07000-42105 Количество на модель: 2
07000-42105
2
41

Номер детали на чертеже:

41

SPACER

Заводской номер: 156-76-21610 Количество на модель: 2
156-76-21610
2
42

Номер детали на чертеже:

42

WASHER

Заводской номер: 01659-21018 Количество на модель: 2
01659-21018
2
43

Номер детали на чертеже:

43

NUT

Заводской номер: 01531-01018 Количество на модель: 2
01531-01018
2
