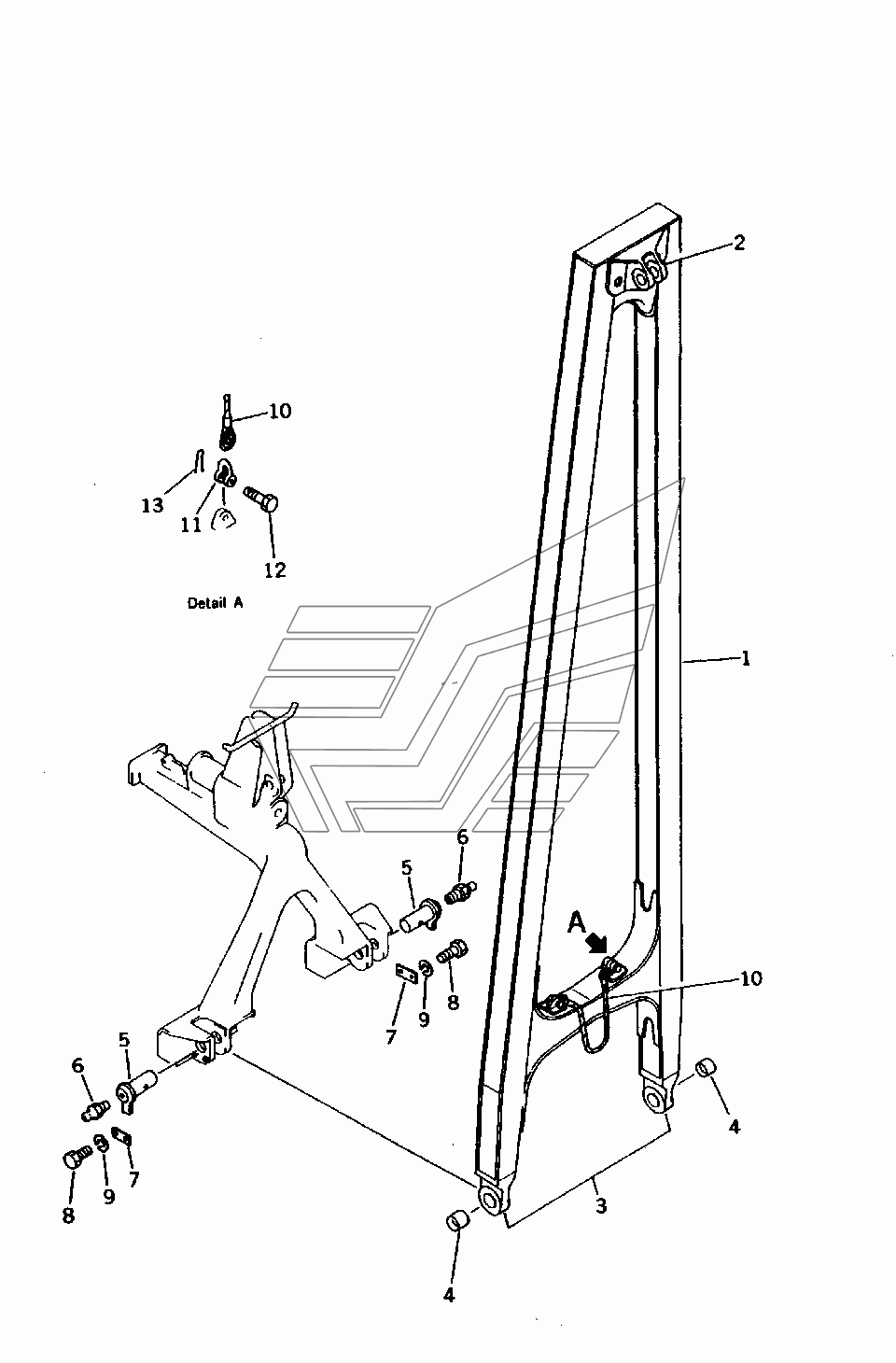

BOOM (5.5M) D85C-21A. Каталог 2010г.

COUNTER WEIGHT CYLINDER D85C-21A BOOM (6.2M) D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BOOM ASS'Y

Заводской номер: 156-70-00040 Количество на модель: 1
156-70-00040
1
1

Номер детали на чертеже:

1

BOOM

Заводской номер: BOOM Количество на модель: 1
BOOM
1
2

Номер детали на чертеже:

2

BRACKET (WELDED)

Заводской номер: 156-70-11120 Количество на модель: 2
156-70-11120
2
3

Номер детали на чертеже:

3

BRACKET (WELDED)

Заводской номер: 156-70-11140 Количество на модель: 2
156-70-11140
2
4

Номер детали на чертеже:

4

BUSHING

Заводской номер: BUSHING Количество на модель: 2
BUSHING
2
5

Номер детали на чертеже:

5

PIN

Заводской номер: 156-70-11150 Количество на модель: 2
156-70-11150
2
6

Номер детали на чертеже:

6

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 176-72-41230 Количество на модель: 2
176-72-41230
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81435 Количество на модель: 4
01010-81435
4
9

Номер детали на чертеже:

9

WASHER, SPRING

Заводской номер: 01602-21442 Количество на модель: 4
01602-21442
4
10

Номер детали на чертеже:

10

ROPE

Заводской номер: 19N-70-11171 Количество на модель: 1
19N-70-11171
1
11

Номер детали на чертеже:

11

SHACKLE

Заводской номер: 196-70-12350 Количество на модель: 2
196-70-12350
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01012-52490 Количество на модель: 2
01012-52490
2
13

Номер детали на чертеже:

13

PIN

Заводской номер: 04050-15045 Количество на модель: 2
04050-15045
2
