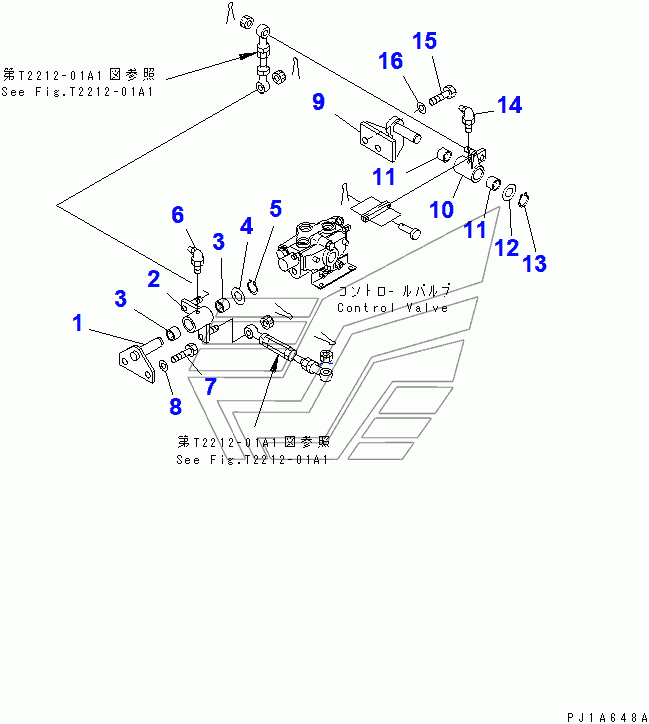

COUNTER WEIGHT CONTROL D85C-21A. Каталог 2010г.

COUNTER WEIGHT PIPING (2/2) D85C-21A WINCH CONTROL LEVER D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 156-61-22130 Количество на модель: 1
156-61-22130
1
2

Номер детали на чертеже:

2

LEVER

Заводской номер: 156-61-22140 Количество на модель: 1
156-61-22140
1
3

Номер детали на чертеже:

3

BEARING

Заводской номер: 06123-02018 Количество на модель: 2
06123-02018
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01640-22032 Количество на модель: 1
01640-22032
1
5

Номер детали на чертеже:

5

RING,SNAP

Заводской номер: 04064-02012 Количество на модель: 1
04064-02012
1
6

Номер детали на чертеже:

6

FITTING, GREASE

Заводской номер: 07020-00900 Количество на модель: 1
07020-00900
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
9

Номер детали на чертеже:

9

BRACKET

Заводской номер: 156-61-22150 Количество на модель: 1
156-61-22150
1
10

Номер детали на чертеже:

10

LEVER

Заводской номер: 156-61-22160 Количество на модель: 1
156-61-22160
1
COUNTER WEIGHT PIPING (2/2) D85C-21A WINCH CONTROL LEVER D85C-21A
