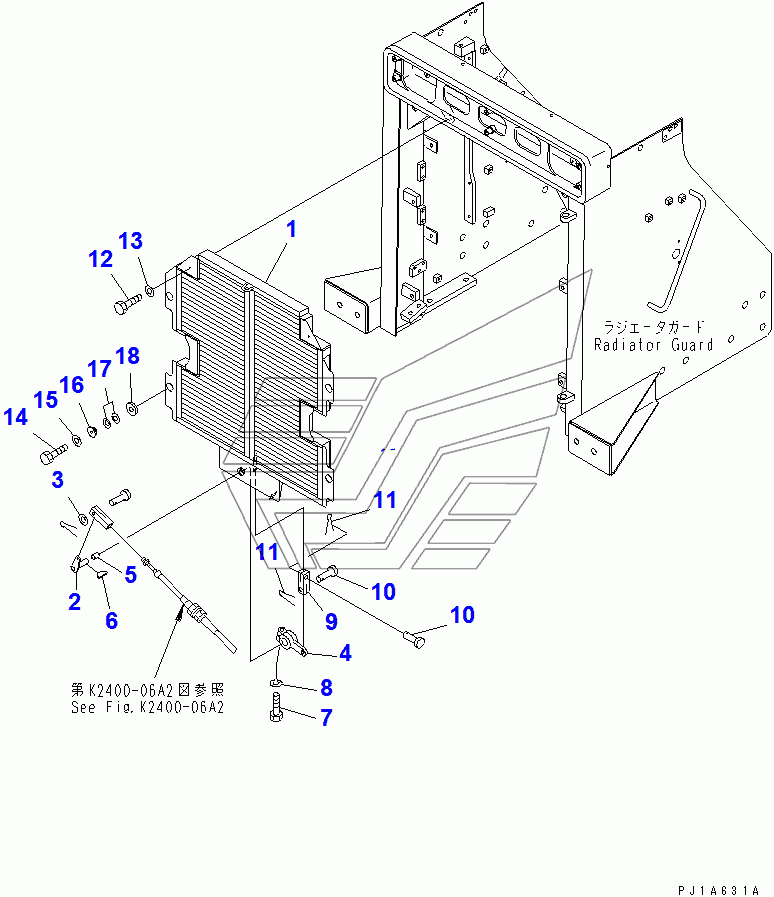

RADIATOR SHUTTER D85C-21A. Каталог 2010г.

RADIATOR GUARD (WITH SHUTTER) D85C-21A RADIATOR FAN NET D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SHUTTER ASS'Y

Заводской номер: 154-03-24210 Количество на модель: 1
154-03-24210
1
2

Номер детали на чертеже:

2

LEVER

Заводской номер: 154-03-24230 Количество на модель: 1
154-03-24230
1
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31645 Количество на модель: 1
01643-31645
1
4

Номер детали на чертеже:

4

LEVER

Заводской номер: 154-03-23171 Количество на модель: 1
154-03-23171
1
5

Номер детали на чертеже:

5

BUSHING

Заводской номер: 09350-01620 Количество на модель: 1
09350-01620
1
6

Номер детали на чертеже:

6

KEY

Заводской номер: 04010-00519 Количество на модель: 1
04010-00519
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80830 Количество на модель: 1
01010-80830
1
8

Номер детали на чертеже:

8

WASHER, SPRING

Заводской номер: 01602-20825 Количество на модель: 1
01602-20825
1
9

Номер детали на чертеже:

9

YOKE

Заводской номер: 175-03-31720 Количество на модель: 1
175-03-31720
1
10

Номер детали на чертеже:

10

PIN

Заводской номер: 04205-10822 Количество на модель: 2
04205-10822
2
11

Номер детали на чертеже:

11

PIN, COTTER

Заводской номер: 04050-12012 Количество на модель: 2
04050-12012
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81245 Количество на модель: 4
01010-81245
4
16

Номер детали на чертеже:

16

COLLAR

Заводской номер: 198-03-18740 Количество на модель: 4
198-03-18740
4
17

Номер детали на чертеже:

17

SPRING

Заводской номер: 198-03-18830 Количество на модель: 8
198-03-18830
8
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 203-46-31231 Количество на модель: 4
203-46-31231
4
RADIATOR GUARD (WITH SHUTTER) D85C-21A RADIATOR FAN NET D85C-21A
