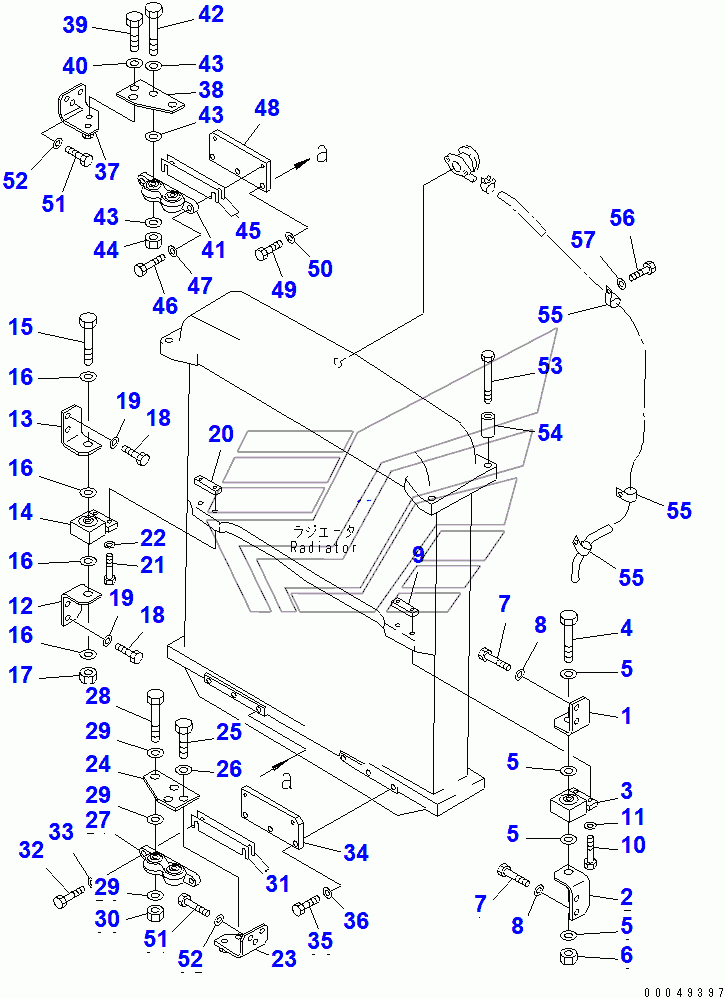

RADIATOR MOUNTING D85C-21A. Каталог 2010г.

RADIATOR D85C-21A RADIATOR PIPING D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 154-03-31190 Количество на модель: 1
154-03-31190
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 154-03-31520 Количество на модель: 1
154-03-31520
1
3

Номер детали на чертеже:

3

ISOLATOR ASSY

Заводской номер: 155-03-11440 Количество на модель: 1
155-03-11440
1
4

Номер детали на чертеже:

4

BOLT, REAMER

Заводской номер: 01091-52220 Количество на модель: 1
01091-52220
1
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-32260 Количество на модель: 4
01643-32260
4
6

Номер детали на чертеже:

6

NUT

Заводской номер: 01582-12218 Количество на модель: 1
01582-12218
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 155-03-11460 Количество на модель: 1
155-03-11460
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81075 Количество на модель: 2
01010-81075
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
23

Номер детали на чертеже:

23

BRACKET, L.H.

Заводской номер: 154-03-31240 Количество на модель: 1
154-03-31240
1
24

Номер детали на чертеже:

24

PLATE

Заводской номер: 154-03-31230 Количество на модель: 1
154-03-31230
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81435 Количество на модель: 2
01010-81435
2
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 195-71-32220 Количество на модель: 2
195-71-32220
2
27

Номер детали на чертеже:

27

ISOLATOR ASSY

Заводской номер: 195-03-22501 Количество на модель: 1
195-03-22501
1
28

Номер детали на чертеже:

28

BOLT, REAMER

Заводской номер: 01091-52205 Количество на модель: 2
01091-52205
2
31

Номер детали на чертеже:

31

SHIM

Заводской номер: 195-03-22270 Количество на модель: 3
195-03-22270
3
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 01010-81245 Количество на модель: 2
01010-81245
2
34

Номер детали на чертеже:

34

PLATE

Заводской номер: 154-03-31220 Количество на модель: 1
154-03-31220
1
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 01010-81240 Количество на модель: 3
01010-81240
3
37

Номер детали на чертеже:

37

BRACKET, R.H.

Заводской номер: 154-03-31250 Количество на модель: 1
154-03-31250
1
49

Номер детали на чертеже:

49

BOLT

Заводской номер: 01010-81235 Количество на модель: 3
01010-81235
3
52

Номер детали на чертеже:

52

COLLAR

Заводской номер: 130-43-64260 Количество на модель: 6
130-43-64260
6
53

Номер детали на чертеже:

53

BOLT

Заводской номер: 01011-81640 Количество на модель: 4
01011-81640
4
54

Номер детали на чертеже:

54

COLLAR

Заводской номер: 154-03-13240 Количество на модель: 4
154-03-13240
4
55

Номер детали на чертеже:

55

CLIP

Заводской номер: 195-03-11690 Количество на модель: 3
195-03-11690
3
56

Номер детали на чертеже:

56

BOLT

Заводской номер: 01010-81220 Количество на модель: 3
01010-81220
3
