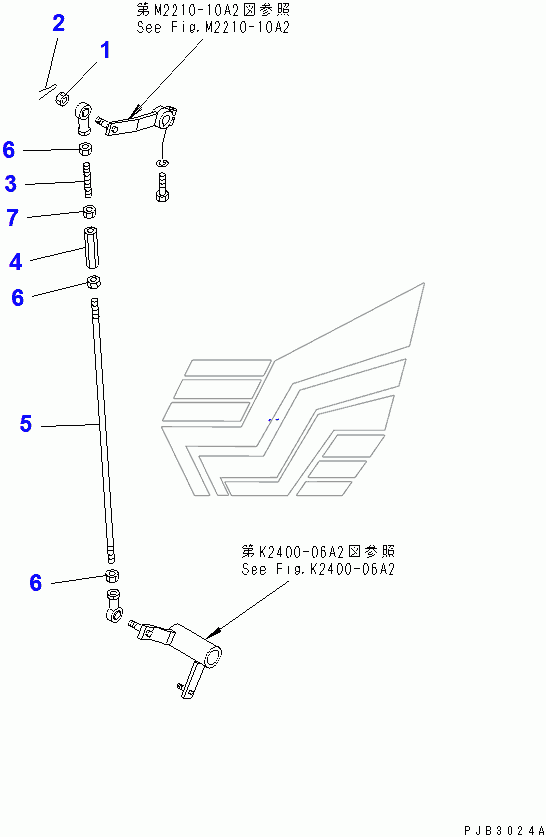

SHUTTER CONTROL LINKAGE (1/2) D85C-21A. Каталог 2010г.

KNOB D85C-21A SHUTTER CONTROL LINKAGE (2/2) D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

NUT

Заводской номер: 01593-31008 Количество на модель: 1
01593-31008
1
2

Номер детали на чертеже:

2

PIN, COTTER

Заводской номер: 04050-12018 Количество на модель: 1
04050-12018
1
3

Номер детали на чертеже:

3

ROD

Заводской номер: 176-43-43210 Количество на модель: 1
176-43-43210
1
4

Номер детали на чертеже:

4

BUCKLE,TURN

Заводской номер: 176-43-43190 Количество на модель: 1
176-43-43190
1
5

Номер детали на чертеже:

5

ROD

Заводской номер: 04245-41054 Количество на модель: 1
04245-41054
1
6

Номер детали на чертеже:

6

NUT

Заводской номер: 01582-11008 Количество на модель: 3
01582-11008
3
7

Номер детали на чертеже:

7

NUT

Заводской номер: 01508-41006 Количество на модель: 1
01508-41006
1
