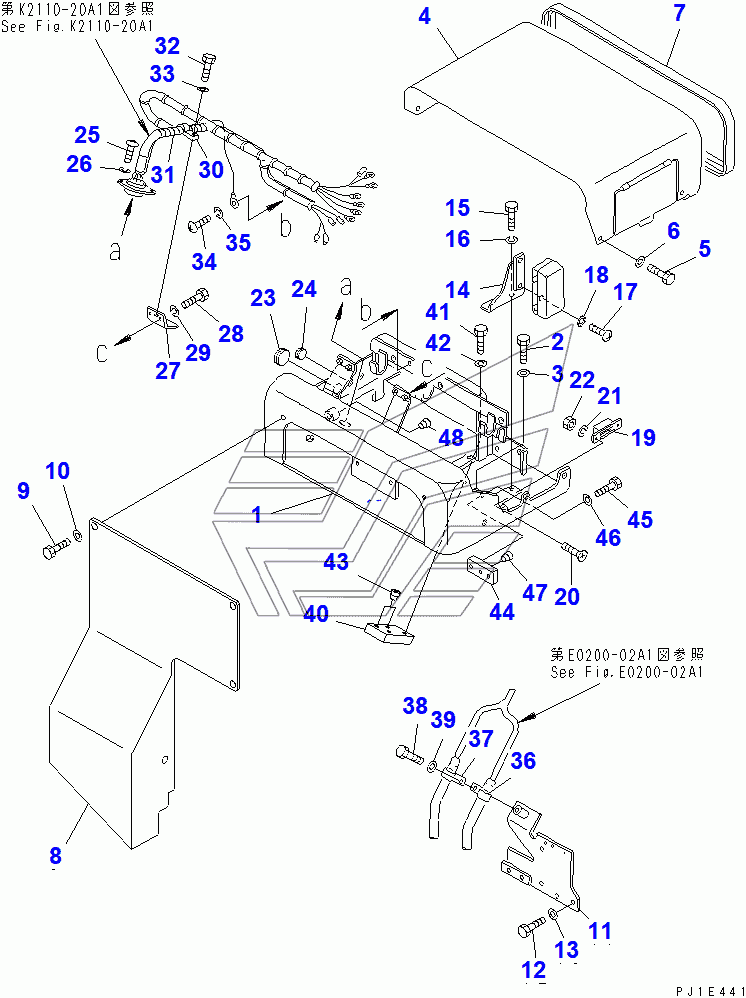

DASH BOARD D85C-21A. Каталог 2010г.

INSTRUMENT PANEL (WITH WINCH SAFETY DEVICE)(37613-) D85C-21A BRAKE PEDAL (1/3) D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

DASHBOARD

Заводской номер: 176-06-41510 Количество на модель: 1
176-06-41510
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
4

Номер детали на чертеже:

4

COVER

Заводской номер: 176-06-41520 Количество на модель: 1
176-06-41520
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81220 Количество на модель: 4
01010-81220
4
7

Номер детали на чертеже:

7

COVER

Заводской номер: 176-54-44141 Количество на модель: 1
176-54-44141
1
8

Номер детали на чертеже:

8

COVER

Заводской номер: 156-06-22220 Количество на модель: 1
156-06-22220
1
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 176-06-41590 Количество на модель: 1
176-06-41590
1
14

Номер детали на чертеже:

14

BRACKET

Заводской номер: 176-06-41570 Количество на модель: 1
176-06-41570
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
16

Номер детали на чертеже:

16

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
17

Номер детали на чертеже:

17

SCREW

Заводской номер: 01220-40616 Количество на модель: 2
01220-40616
2
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01611-06063 Количество на модель: 2
01611-06063
2
19

Номер детали на чертеже:

19

MAGNET

Заводской номер: 176-06-41580 Количество на модель: 1
176-06-41580
1
20

Номер детали на чертеже:

20

SCREW

Заводской номер: 01224-40412 Количество на модель: 2
01224-40412
2
21

Номер детали на чертеже:

21

WASHER, SPRING

Заводской номер: 01601-20410 Количество на модель: 2
01601-20410
2
22

Номер детали на чертеже:

22

NUT

Заводской номер: 01580-10403 Количество на модель: 2
01580-10403
2
23

Номер детали на чертеже:

23

CAP

Заводской номер: 09415-02512 Количество на модель: 2
09415-02512
2
24

Номер детали на чертеже:

24

CAP

Заводской номер: 09415-00706 Количество на модель: 1
09415-00706
1
25

Номер детали на чертеже:

25

SCREW

Заводской номер: 01220-40312 Количество на модель: 4
01220-40312
4
26

Номер детали на чертеже:

26

WASHER, SPRING

Заводской номер: 01601-20307 Количество на модель: 4
01601-20307
4
27

Номер детали на чертеже:

27

BRACKET

Заводской номер: 196-06-21250 Количество на модель: 1
196-06-21250
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-80820 Количество на модель: 1
01010-80820
1
29

Номер детали на чертеже:

29

WASHER, SPRING

Заводской номер: 01602-20825 Количество на модель: 1
01602-20825
1
30

Номер детали на чертеже:

30

CLIP

Заводской номер: 08036-63014 Количество на модель: 1
08036-63014
1
31

Номер детали на чертеже:

31

TAPE

Заводской номер: 175-895-4251 Количество на модель: 1
175-895-4251
1
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
34

Номер детали на чертеже:

34

SCREW

Заводской номер: 01220-40612 Количество на модель: 1
01220-40612
1
35

Номер детали на чертеже:

35

WASHER, SPRING

Заводской номер: 01602-20619 Количество на модель: 1
01602-20619
1
36

Номер детали на чертеже:

36

CLIP

Заводской номер: 08035-03010 Количество на модель: 1
08035-03010
1
37

Номер детали на чертеже:

37

CLIP

Заводской номер: 08035-02510 Количество на модель: 1
08035-02510
1
38

Номер детали на чертеже:

38

BOLT

Заводской номер: 01010-81025 Количество на модель: 1
01010-81025
1
40

Номер детали на чертеже:

40

PLATE

Заводской номер: 176-06-41560 Количество на модель: 1
176-06-41560
1
43

Номер детали на чертеже:

43

PLUG

Заводской номер: 07043-70108 Количество на модель: 2
07043-70108
2
44

Номер детали на чертеже:

44

PLATE

Заводской номер: 196-06-21180 Количество на модель: 1
196-06-21180
1
48

Номер детали на чертеже:

48

PLUG

Заводской номер: 02720-20204 Количество на модель: 1
02720-20204
1
INSTRUMENT PANEL (WITH WINCH SAFETY DEVICE)(37613-) D85C-21A BRAKE PEDAL (1/3) D85C-21A
