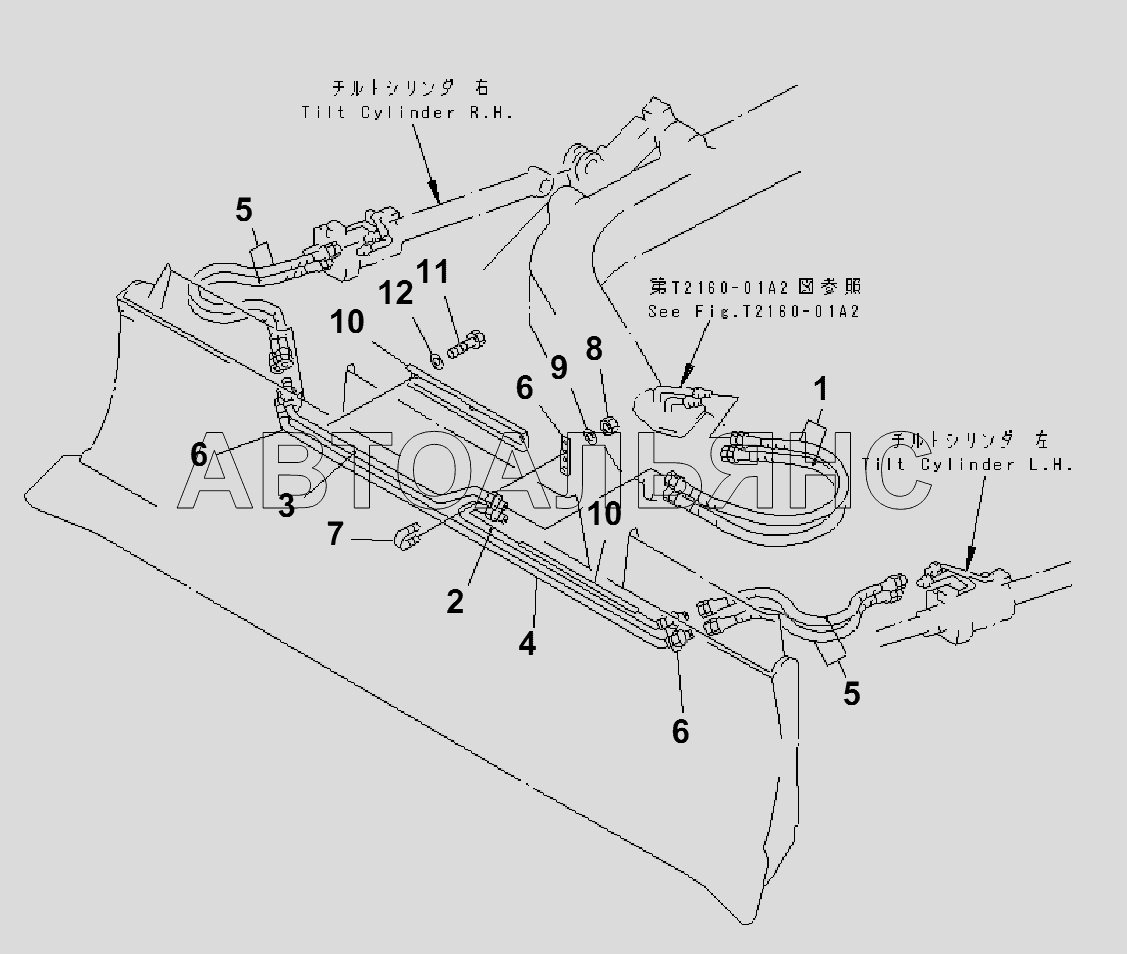

MECHANICAL ANGLE POWER TILT CYLINDER PIPING (2/2)(35001-) D85A-21B. Каталог 2010г.

MECHANICAL ANGLE POWER TILT CYLINDER PIPING (1/2)(35001-) D85A-21B TRIMMING BLADE(36441-) D85A-21B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
G-1
11
10
9
8
7
6
1
4
3
2
12

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PIPING GROUP

Заводской номер: 154-70-X2230 Количество на модель: 1
154-70-X2230
1

Номер детали на чертеже:

BOLT

Заводской номер: 01010-51230 Количество на модель: 6
01010-51230
6

Номер детали на чертеже:

COVER

Заводской номер: 154-70-45220 Количество на модель: 2
154-70-45220
2

Номер детали на чертеже:

WASHER

Заводской номер: 01643-31032 Количество на модель: 12
01643-31032
12

Номер детали на чертеже:

NUT

Заводской номер: 01599-01011 Количество на модель: 12
01599-01011
12

Номер детали на чертеже:

CLIP

Заводской номер: 07283-22236 Количество на модель: 6
07283-22236
6

Номер детали на чертеже:

PLATE

Заводской номер: 154-70-16480 Количество на модель: 3
154-70-16480
3

Номер детали на чертеже:

HOSE

Заводской номер: 07123-40411 Количество на модель: 2
07123-40411
2

Номер детали на чертеже:

TUBE

Заводской номер: 154-70-45170 Количество на модель: 1
154-70-45170
1

Номер детали на чертеже:

TUBE

Заводской номер: 154-70-45160 Количество на модель: 1
154-70-45160
1

Номер детали на чертеже:

TUBE

Заводской номер: 154-70-45150 Количество на модель: 1
154-70-45150
1

Номер детали на чертеже:

WASHER

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
