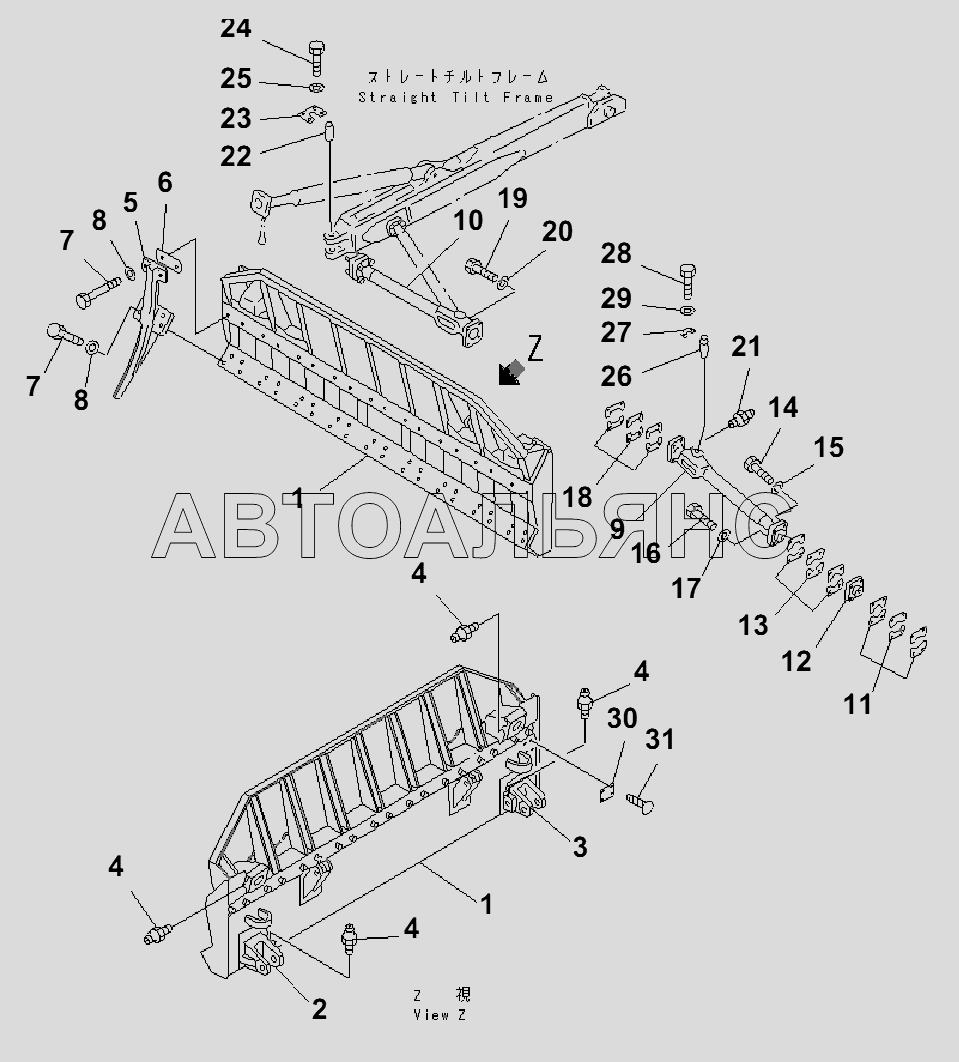

STRAIGHT RAKE BLADE(35001-) D85A-21B. Каталог 2010г.

BLADE TRIMMING CYLINDER PIPING (2/2)(36441-) D85A-21B ANGLE BLADE(35001-) D85A-21B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 154-93-11113 Количество на модель: 1
154-93-11113
1
2

Номер детали на чертеже:

2

BRACKET, L.H.

Заводской номер: 154-93-13411 Количество на модель: 1
154-93-13411
1
3

Номер детали на чертеже:

3

BRACKET, R.H.

Заводской номер: 154-93-13421 Количество на модель: 1
154-93-13421
1
4

Номер детали на чертеже:

4

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 4
07020-00000
4
5

Номер детали на чертеже:

5

TEETH

Заводской номер: 150-93-11170 Количество на модель: 9
150-93-11170
9
6

Номер детали на чертеже:

6

SHIM

Заводской номер: 150-93-11140 Количество на модель: 18
150-93-11140
18
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 150-93-11150 Количество на модель: 54
150-93-11150
54
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-32780 Количество на модель: 54
01643-32780
54
9

Номер детали на чертеже:

9

ARM, L.H.

Заводской номер: 154-71-31191 Количество на модель: 1
154-71-31191
1
10

Номер детали на чертеже:

10

ARM, R.H.

Заводской номер: 154-71-31211 Количество на модель: 1
154-71-31211
1
18

Номер детали на чертеже:

18

SHIM

Заводской номер: SHIM Количество на модель: 2
SHIM
2
11

Номер детали на чертеже:

11

SHIM ASSY

Заводской номер: 150-71-00017 Количество на модель: 2
150-71-00017
2
12

Номер детали на чертеже:

12

CAP

Заводской номер: 154-71-31270 Количество на модель: 2
154-71-31270
2
13

Номер детали на чертеже:

13

SHIM ASSY

Заводской номер: 154-71-00140 Количество на модель: 2
154-71-00140
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-51270 Количество на модель: 4
01010-51270
4
15

Номер детали на чертеже:

15

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01011-52420 Количество на модель: 8
01011-52420
8
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8
18

Номер детали на чертеже:

18

SHIM ASSY

Заводской номер: 175-71-00302 Количество на модель: 1
175-71-00302
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-32490 Количество на модель: 4
01010-32490
4
22

Номер детали на чертеже:

22

PIN

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2
23

Номер детали на чертеже:

23

PLATE, LOCK

Заводской номер: 175-71-21330 Количество на модель: 2
175-71-21330
2
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-51435 Количество на модель: 8
01010-51435
8
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8
26

Номер детали на чертеже:

26

PIN

Заводской номер: 154-71-22480 Количество на модель: 2
154-71-22480
2
27

Номер детали на чертеже:

27

PLATE, LOCK

Заводской номер: 154-71-22490 Количество на модель: 2
154-71-22490
2
30

Номер детали на чертеже:

30

PLATE, NAME

Заводской номер: 09601-00835 Количество на модель: 1
09601-00835
1
31

Номер детали на чертеже:

31

SCREW

Заводской номер: 04418-13060 Количество на модель: 4
04418-13060
4
