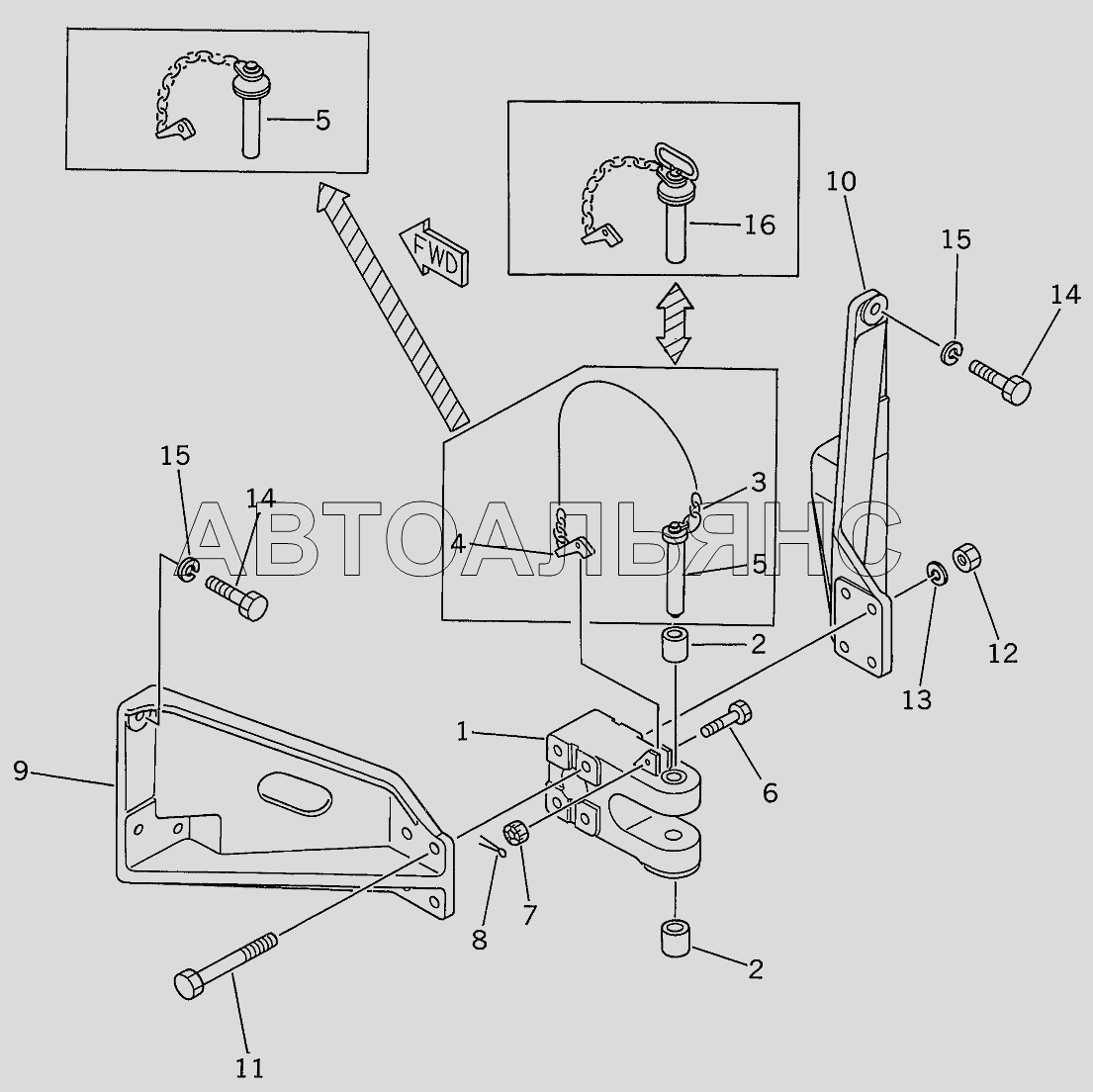

DRAWBAR(35001-) D85A-21B. Каталог 2010г.

EQUALIZER BAR(35001-) D85A-21B ROPS CAB TYPE 1(BODY) (1/7)(35001-) D85A-21B

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

DRAWBAR ASSY

Заводской номер: 150-74-00033 Количество на модель: 1
150-74-00033
1

Номер детали на чертеже:

HOOK

Заводской номер: 09245-50060 Количество на модель: 1
09245-50060
1
1

Номер детали на чертеже:

1

DRAWBAR

Заводской номер: 175-69-21212 Количество на модель: 1
175-69-21212
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 150-74-11350 Количество на модель:
150-74-11350
3

Номер детали на чертеже:

3

CHAIN

Заводской номер: 09245-24842 Количество на модель: 1
09245-24842
1
4

Номер детали на чертеже:

4

LATCH

Заводской номер: 09249-10016 Количество на модель: 1
09249-10016
1
5

Номер детали на чертеже:

5

PIN ASSY

Заводской номер: 154-69-11341 Количество на модель: 1
154-69-11341
1
5

Номер детали на чертеже:

5

PIN

Заводской номер: 09247-50230 Количество на модель: 1
09247-50230
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01052-51675 Количество на модель: 1
01052-51675
1
7

Номер детали на чертеже:

7

NUT

Заводской номер: 01592-11619 Количество на модель: 1
01592-11619
1
8

Номер детали на чертеже:

8

PIN, COTTER

Заводской номер: 04050-14030 Количество на модель: 1
04050-14030
1
9

Номер детали на чертеже:

9

BRACKET, L.H.

Заводской номер: 150-74-11122 Количество на модель: 1
150-74-11122
1
10

Номер детали на чертеже:

10

BRACKET, R.H.

Заводской номер: 150-74-11112 Количество на модель: 1
150-74-11112
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 150-74-11140 Количество на модель: 4
150-74-11140
4
12

Номер детали на чертеже:

12

NUT

Заводской номер: 01580-13326 Количество на модель: 4
01580-13326
4
13

Номер детали на чертеже:

13

WASHER, SPRING

Заводской номер: 01601-23382 Количество на модель: 4
01601-23382
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-33380 Количество на модель: 4
01643-33380
4
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-83385 Количество на модель: 6
01010-83385
6
16

Номер детали на чертеже:

16

PIN ASSY

Заводской номер: 154-69-11221 Количество на модель: 1
154-69-11221
1
