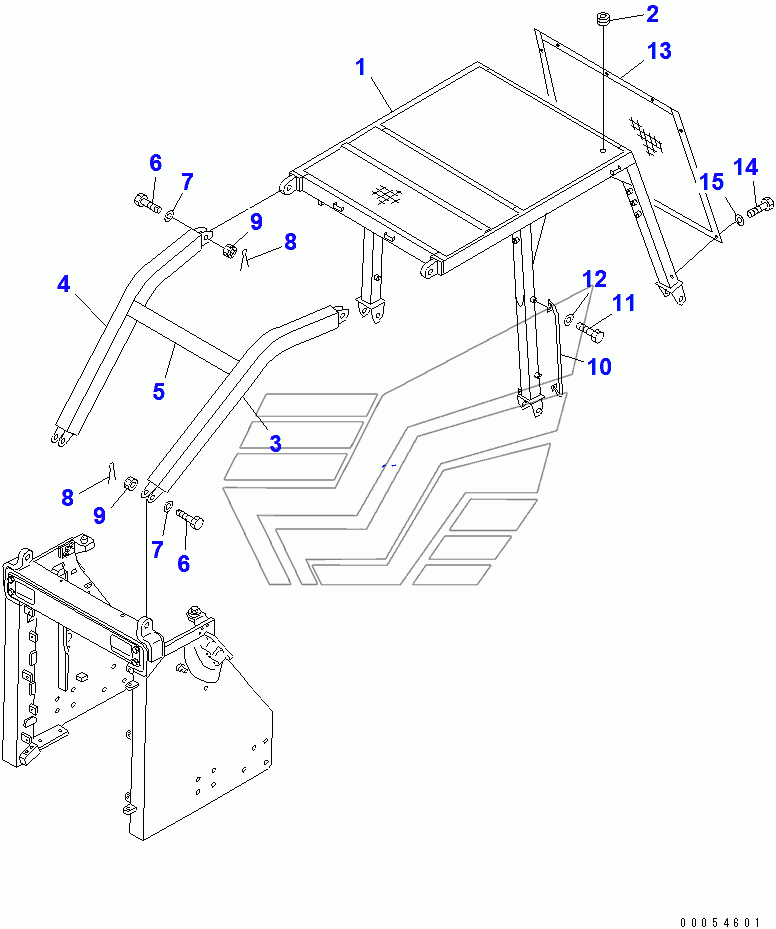

CAB GUARD (WOODY TERRAIN SPEC.) D85A-21. Каталог 2010г.

VANDALISM PROTECTION (TRIMMING FOR CHINA)(37722-) D85A-21 CAB GUARD SWEEPER (WOODY TERRAIN SPEC.) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FRAME ASS'Y

Заводской номер: 154-912-1200 Количество на модель: 1
154-912-1200
1
1

Номер детали на чертеже:

1

GUARD

Заводской номер: 154-91-41110 Количество на модель: 1
154-91-41110
1
2

Номер детали на чертеже:

2

GROMMET

Заводской номер: 08037-03614 Количество на модель: 1
08037-03614
1
3

Номер детали на чертеже:

3

FRAME (WELDED)

Заводской номер: 154-912-1220 Количество на модель: 1
154-912-1220
1
4

Номер детали на чертеже:

4

FRAME (WELDED)

Заводской номер: 154-912-1230 Количество на модель: 1
154-912-1230
1
5

Номер детали на чертеже:

5

FRAME (WELDED)

Заводской номер: 154-912-1240 Количество на модель: 1
154-912-1240
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01013-83635 Количество на модель: 4
01013-83635
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-33690 Количество на модель: 4
01643-33690
4
8

Номер детали на чертеже:

8

PIN, COTTER

Заводской номер: 04050-16065 Количество на модель: 4
04050-16065
4
9

Номер детали на чертеже:

9

NUT

Заводской номер: 01590-33638 Количество на модель: 4
01590-33638
4
10

Номер детали на чертеже:

10

HANDLE

Заводской номер: 09420-01907 Количество на модель: 2
09420-01907
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
13

Номер детали на чертеже:

13

COVER

Заводской номер: 154-91-41150 Количество на модель: 1
154-91-41150
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81225 Количество на модель: 9
01010-81225
9
