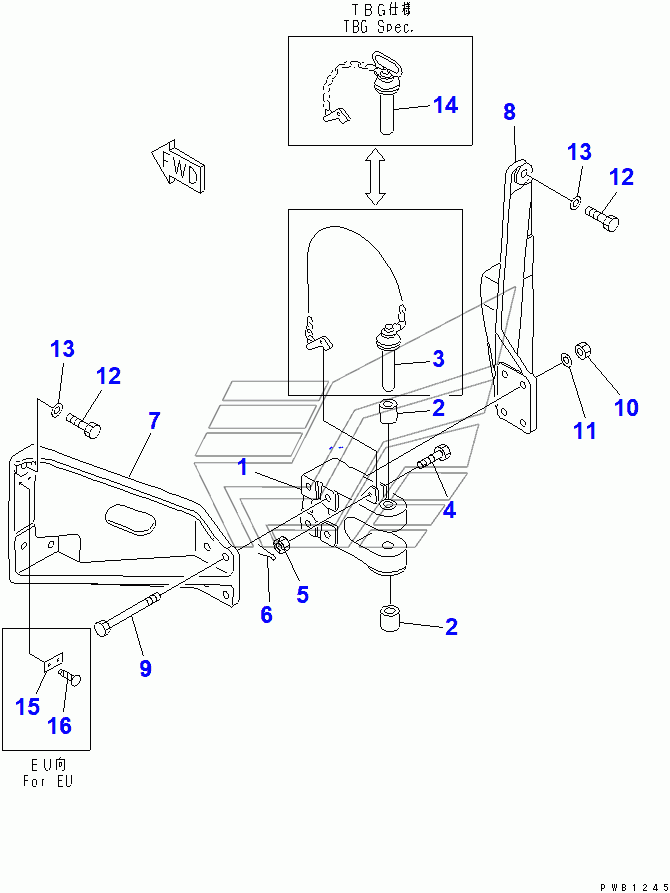

DRAWBAR D85A-21. Каталог 2010г.

MODIFIED CHASSIS PARTS (FOR REAR P.C.U.) (1/2) D85A-21 SWING DRAWBAR D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

DRAWBAR ASSY

Заводской номер: 150-74-00033 Количество на модель: 1
150-74-00033
1
1

Номер детали на чертеже:

1

DRAWBAR

Заводской номер: 175-69-21212 Количество на модель: 1
175-69-21212
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 150-74-11350 Количество на модель: 2
150-74-11350
2
3

Номер детали на чертеже:

3

PIN ASSY

Заводской номер: 154-69-11341 Количество на модель: 1
154-69-11341
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01052-51675 Количество на модель: 1
01052-51675
1
5

Номер детали на чертеже:

5

NUT

Заводской номер: 01592-11619 Количество на модель: 1
01592-11619
1
6

Номер детали на чертеже:

6

PIN, COTTER

Заводской номер: 04050-14030 Количество на модель: 1
04050-14030
1
7

Номер детали на чертеже:

7

BRACKET, L.H.

Заводской номер: 150-74-11122 Количество на модель: 1
150-74-11122
1
8

Номер детали на чертеже:

8

BRACKET, R.H.

Заводской номер: 150-74-11112 Количество на модель: 1
150-74-11112
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 150-74-11140 Количество на модель: 4
150-74-11140
4
10

Номер детали на чертеже:

10

NUT

Заводской номер: 01580-13326 Количество на модель: 4
01580-13326
4
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-33380 Количество на модель: 4
01643-33380
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-63385 Количество на модель: 6
01010-63385
6
14

Номер детали на чертеже:

14

PIN ASSY

Заводской номер: 154-69-11221 Количество на модель: 1
154-69-11221
1
15

Номер детали на чертеже:

15

PLATE, NAME,(FOR EU)

Заводской номер: 09823-00000 Количество на модель: 1
09823-00000
1
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 04418-13060 Количество на модель: 2
04418-13060
2
MODIFIED CHASSIS PARTS (FOR REAR P.C.U.) (1/2) D85A-21 SWING DRAWBAR D85A-21
