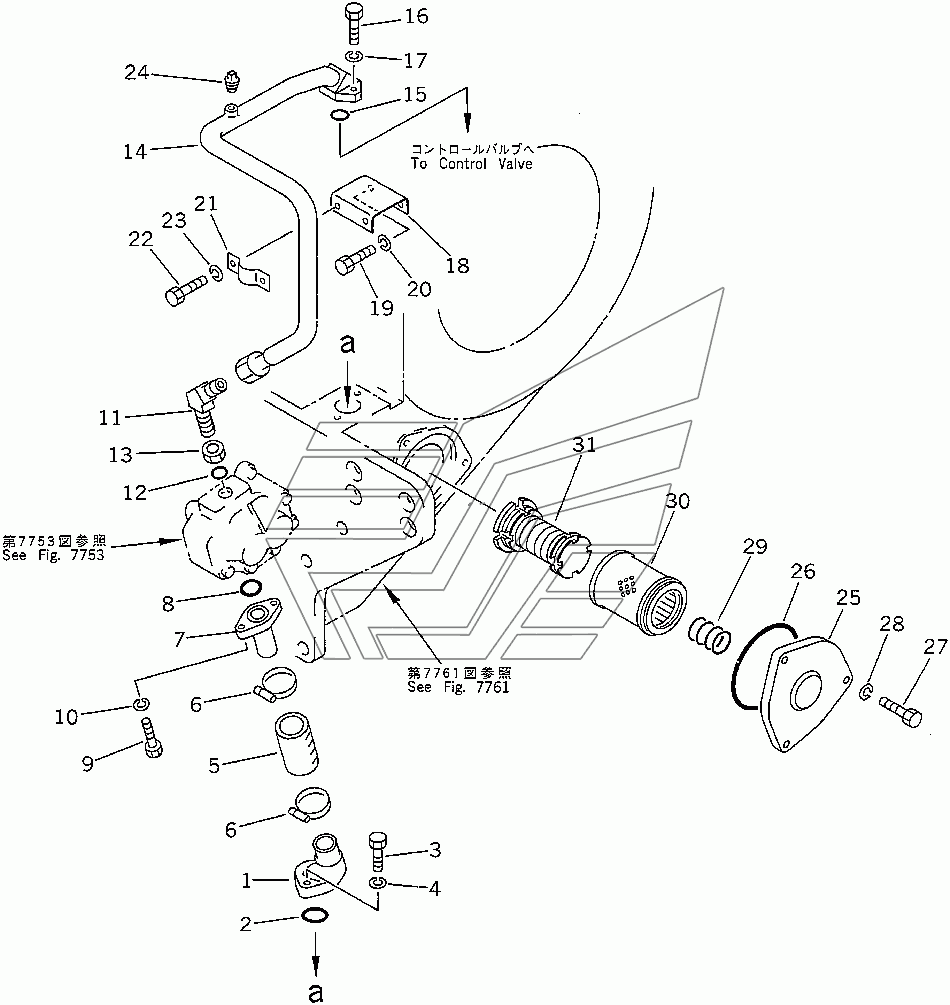

HYDRAULIC PUMP (FOR REAR P.C.U.) D85A-21. Каталог 2010г.

REAR P.C.U. CONTROL LINKAGE (2/2) D85A-21 HYDRAULIC PUMP (FOR REAR P.C.U.) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PIPING ASS'Y

Заводской номер: 175-65-00352 Количество на модель: 1
175-65-00352
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 175-65-39122 Количество на модель: 1
175-65-39122
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13048 Количество на модель: 1
07000-13048
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81035 Количество на модель: 2
01010-81035
2
4

Номер детали на чертеже:

4

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 175-65-39130 Количество на модель: 1
175-65-39130
1
6

Номер детали на чертеже:

6

CLAMP,HOSE

Заводской номер: 07280-05729 Количество на модель: 2
07280-05729
2
7

Номер детали на чертеже:

7

TUBE

Заводской номер: 175-65-39140 Количество на модель: 1
175-65-39140
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 07000-13038 Количество на модель: 1
07000-13038
1
11

Номер детали на чертеже:

11

ELBOW

Заводской номер: 07234-10628 Количество на модель: 1
07234-10628
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07000-13022 Количество на модель: 1
07000-13022
1
13

Номер детали на чертеже:

13

NUT

Заводской номер: 07239-22410 Количество на модель: 1
07239-22410
1
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 175-65-39370 Количество на модель: 1
175-65-39370
1
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 07000-13030 Количество на модель: 1
07000-13030
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 175-65-39360 Количество на модель: 1
175-65-39360
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
20

Номер детали на чертеже:

20

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 2
01602-21236
2
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 07282-02793 Количество на модель: 1
07282-02793
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
24

Номер детали на чертеже:

24

PLUG

Заводской номер: 07042-10108 Количество на модель: 1
07042-10108
1
25

Номер детали на чертеже:

25

COVER

Заводской номер: 175-65-39211 Количество на модель: 1
175-65-39211
1
26

Номер детали на чертеже:

26

O-RING

Заводской номер: 07000-12145 Количество на модель: 1
07000-12145
1
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81235 Количество на модель: 3
01010-81235
3
29

Номер детали на чертеже:

29

SPRING

Заводской номер: 175-65-39220 Количество на модель: 1
175-65-39220
1
30

Номер детали на чертеже:

30

SCREEN

Заводской номер: 175-65-39230 Количество на модель: 1
175-65-39230
1
31

Номер детали на чертеже:

31

MAGNET ASS'Y

Заводской номер: 175-65-39250 Количество на модель: 1
175-65-39250
1
