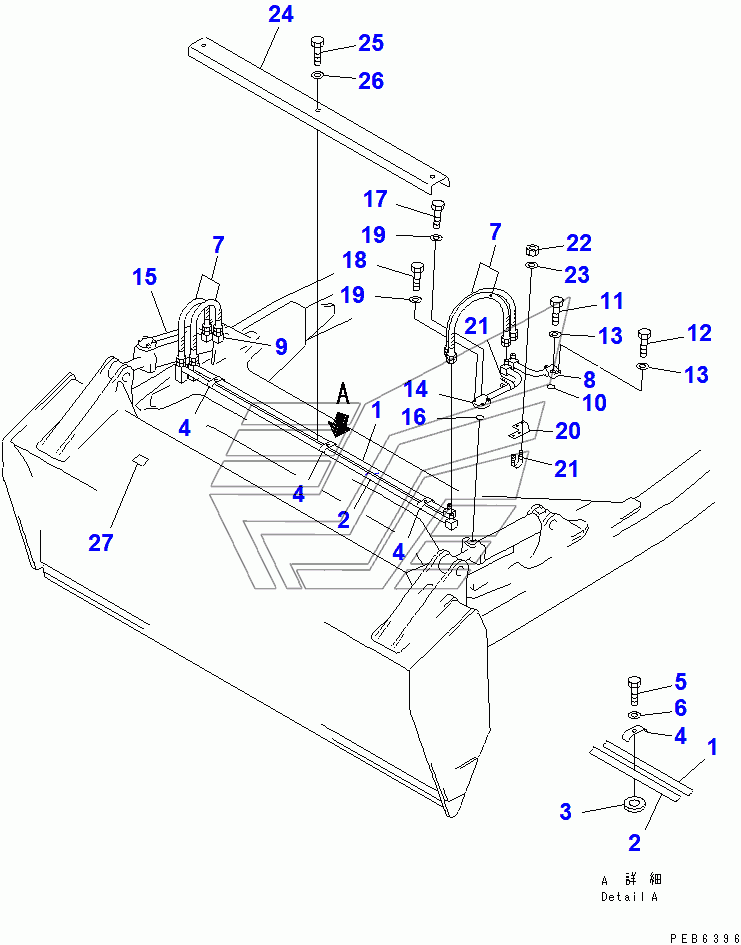

TRIMMING CYLINDER PIPING (2/2)(36738-) D85A-21. Каталог 2010г.

MECHANICAL ANGLE POWER TILT CYLINDER PIPING (2/2) D85A-21 BLADE TRIMMING CYLINDER PIPING COVER (35 DEGREE PITCH)(37667-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
20
21
22
23
24
27

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 154-922-3220 Количество на модель: 1
154-922-3220
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 154-922-3230 Количество на модель: 1
154-922-3230
1
3

Номер детали на чертеже:

3

SPACER

Заводской номер: 154-922-2310 Количество на модель: 3
154-922-2310
3
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 154-922-2220 Количество на модель: 3
154-922-2220
3
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-61430 Количество на модель: 3
01010-61430
3
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31445 Количество на модель: 3
01643-31445
3
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 07123-20610 Количество на модель: 4
07123-20610
4
8

Номер детали на чертеже:

8

TUBE, L.H.

Заводской номер: 154-922-3260 Количество на модель: 1
154-922-3260
1
9

Номер детали на чертеже:

9

TUBE, R.H.

Заводской номер: 154-922-3270 Количество на модель: 1
154-922-3270
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-80855 Количество на модель: 4
01010-80855
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-80840 Количество на модель: 4
01010-80840
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8
14

Номер детали на чертеже:

14

TUBE, L.H.

Заводской номер: 154-922-3280 Количество на модель: 1
154-922-3280
1
15

Номер детали на чертеже:

15

TUBE, R.H.

Заводской номер: 154-922-3290 Количество на модель: 1
154-922-3290
1
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 154-922-3350 Количество на модель: 2
154-922-3350
2
21

Номер детали на чертеже:

21

CLIP

Заводской номер: 07283-22738 Количество на модель: 6
07283-22738
6
22

Номер детали на чертеже:

22

NUT

Заводской номер: 01599-01011 Количество на модель: 12
01599-01011
12
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01643-31032 Количество на модель: 12
01643-31032
12
24

Номер детали на чертеже:

24

COVER

Заводской номер: 154-922-3340 Количество на модель: 1
154-922-3340
1
27

Номер детали на чертеже:

27

PLATE, OPERATING

Заводской номер: 09670-00005 Количество на модель: 1
09670-00005
1
