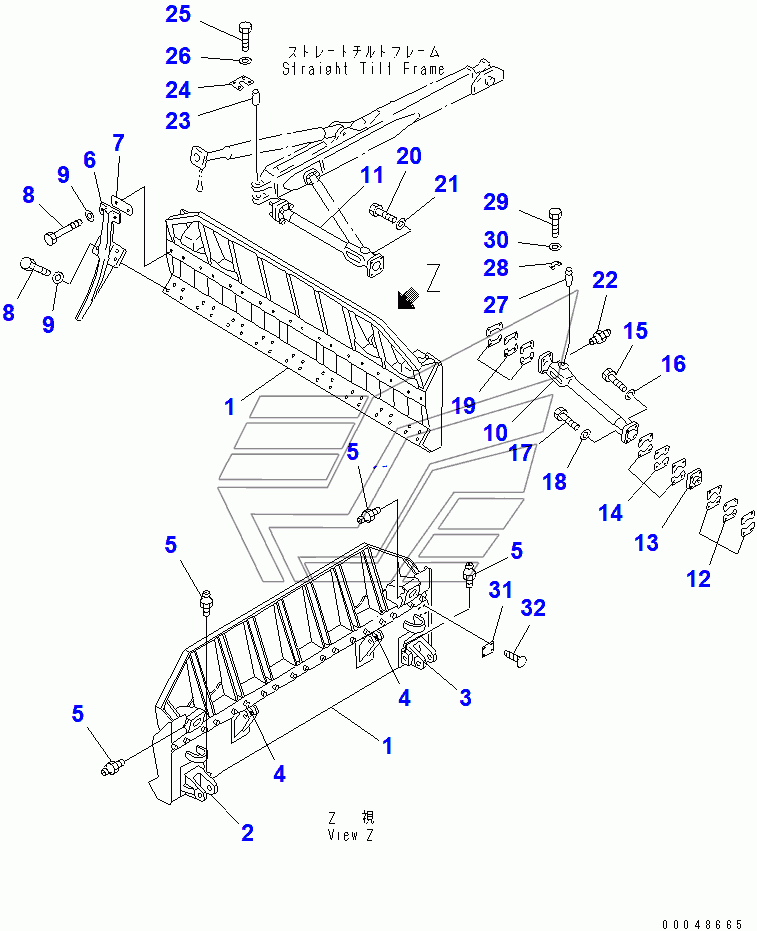

STRAIGHT RAKE BLADE (37822-) D85A-21. Каталог 2010г.

STRAIGHT RAKE BLADE (36534-37821) D85A-21 U-BLADE (FOR COAL DOZER) (D85A)(36534-37821) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SHIM, 1.0MM

Заводской номер: SHIM, 1.0MM Количество на модель: 6
SHIM, 1.0MM
6

Номер детали на чертеже:

SHIM, 2.3MM

Заводской номер: SHIM, 2.3MM Количество на модель: 6
SHIM, 2.3MM
6

Номер детали на чертеже:

SHIM, 0.5MM

Заводской номер: SHIM, 0.5MM Количество на модель: 4
SHIM, 0.5MM
4
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 154-931-1113 Количество на модель: 1
154-931-1113
1
2

Номер детали на чертеже:

2

BRACKET,L.H. (WELDED)

Заводской номер: 154-931-3411 Количество на модель: 1
154-931-3411
1
3

Номер детали на чертеже:

3

BRACKET,R.H. (WELDED)

Заводской номер: 154-931-3421 Количество на модель: 1
154-931-3421
1
4

Номер детали на чертеже:

4

TRUNNION (WELDED)

Заводской номер: 154-71-41120 Количество на модель: 2
154-71-41120
2
5

Номер детали на чертеже:

5

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 4
07020-00000
4
6

Номер детали на чертеже:

6

TEETH

Заводской номер: 150-931-1170 Количество на модель: 9
150-931-1170
9
7

Номер детали на чертеже:

7

SHIM

Заводской номер: 150-931-1140 Количество на модель: 18
150-931-1140
18
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 150-931-1150 Количество на модель: 54
150-931-1150
54
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-32780 Количество на модель: 54
01643-32780
54
10

Номер детали на чертеже:

10

ARM, L.H.

Заводской номер: 154-71-31191 Количество на модель: 1
154-71-31191
1
11

Номер детали на чертеже:

11

ARM, R.H.

Заводской номер: 154-71-31211 Количество на модель: 1
154-71-31211
1
12

Номер детали на чертеже:

12

SHIM ASSY

Заводской номер: 150-71-00017 Количество на модель: 2
150-71-00017
2
13

Номер детали на чертеже:

13

CAP

Заводской номер: 154-71-31270 Количество на модель: 2
154-71-31270
2
14

Номер детали на чертеже:

14

SHIM ASSY

Заводской номер: 154-71-00140 Количество на модель: 2
154-71-00140
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81270 Количество на модель: 4
01010-81270
4
16

Номер детали на чертеже:

16

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01011-82420 Количество на модель: 8
01011-82420
8
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8
19

Номер детали на чертеже:

19

SHIM ASSY

Заводской номер: 175-71-00302 Количество на модель: 1
175-71-00302
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-62490 Количество на модель: 4
01010-62490
4
23

Номер детали на чертеже:

23

PIN

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2
24

Номер детали на чертеже:

24

PLATE, LOCK

Заводской номер: 175-71-21330 Количество на модель: 2
175-71-21330
2
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81435 Количество на модель: 8
01010-81435
8
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8
27

Номер детали на чертеже:

27

PIN

Заводской номер: 154-71-22480 Количество на модель: 2
154-71-22480
2
28

Номер детали на чертеже:

28

PLATE, LOCK

Заводской номер: 154-71-22490 Количество на модель: 2
154-71-22490
2
31

Номер детали на чертеже:

31

PLATE, NAME

Заводской номер: 09601-00835 Количество на модель: 1
09601-00835
1
32

Номер детали на чертеже:

32

SCREW

Заводской номер: 04418-13060 Количество на модель: 4
04418-13060
4
