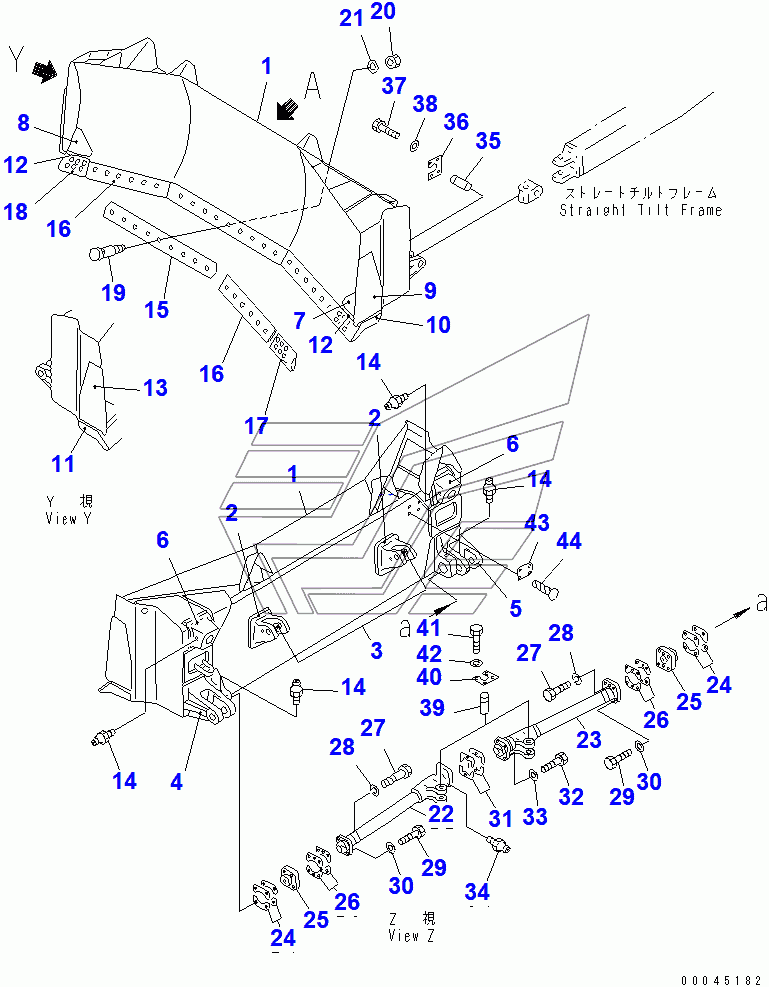

STRAIGHT TILT U-BLADE (37822-) D85A-21. Каталог 2010г.

STRAIGHT TILT U-BLADE (36534-37821) D85A-21 STRAIGHT TILT SEMI U-BLADE D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SHIM, 2.3MM

Заводской номер: SHIM, 2.3MM Количество на модель: 6
SHIM, 2.3MM
6

Номер детали на чертеже:

SHIM, 0.5MM

Заводской номер: SHIM, 0.5MM Количество на модель: 4
SHIM, 0.5MM
4

Номер детали на чертеже:

SHIM, 1.0MM

Заводской номер: SHIM, 1.0MM Количество на модель: 6
SHIM, 1.0MM
6
1

Номер детали на чертеже:

1

BLADE ASSY

Заводской номер: 154-72-51111 Количество на модель: 1
154-72-51111
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 154-929-5120 Количество на модель: 2
154-929-5120
2
3

Номер детали на чертеже:

3

TRUNNION (WELDED)

Заводской номер: 154-71-41120 Количество на модель: 2
154-71-41120
2
4

Номер детали на чертеже:

4

BRACKET, L.H.

Заводской номер: 154-71-31121 Количество на модель: 2
154-71-31121
2
5

Номер детали на чертеже:

5

BRACKET, R.H.

Заводской номер: 154-71-31131 Количество на модель: 1
154-71-31131
1
6

Номер детали на чертеже:

6

PIVOT

Заводской номер: 154-71-31142 Количество на модель: 2
154-71-31142
2
7

Номер детали на чертеже:

7

PLATE, LH.

Заводской номер: 154-72-51120 Количество на модель: 1
154-72-51120
1
8

Номер детали на чертеже:

8

PLATE, R.H.

Заводской номер: 154-72-51130 Количество на модель: 1
154-72-51130
1
9

Номер детали на чертеже:

9

PLATE, LH.

Заводской номер: 154-72-31140 Количество на модель: 1
154-72-31140
1
10

Номер детали на чертеже:

10

PLATE, L.H.

Заводской номер: 154-72-31150 Количество на модель: 1
154-72-31150
1
11

Номер детали на чертеже:

11

PLATE, R.H.

Заводской номер: 154-72-31160 Количество на модель: 1
154-72-31160
1
12

Номер детали на чертеже:

12

PLATE, R.H.

Заводской номер: 154-72-31170 Количество на модель: 2
154-72-31170
2
13

Номер детали на чертеже:

13

PLATE (WELDED)

Заводской номер: 154-72-31180 Количество на модель: 1
154-72-31180
1
14

Номер детали на чертеже:

14

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 4
07020-00000
4
15

Номер детали на чертеже:

15

EDGE, CUTTING

Заводской номер: 154-72-11122 Количество на модель: 1
154-72-11122
1
16

Номер детали на чертеже:

16

EDGE, CUTTING

Заводской номер: 154-72-11151 Количество на модель: 2
154-72-11151
2
17

Номер детали на чертеже:

17

BIT, L.H.

Заводской номер: 150-70-21356 Количество на модель: 1
150-70-21356
1
18

Номер детали на чертеже:

18

BIT, R.H.

Заводской номер: 150-70-21346 Количество на модель: 1
150-70-21346
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 154-71-41270 Количество на модель: 33
154-71-41270
33
20

Номер детали на чертеже:

20

NUT

Заводской номер: 154-70-22270 Количество на модель: 33
154-70-22270
33
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-21845 Количество на модель: 33
01643-21845
33
22

Номер детали на чертеже:

22

ARM, L.H.

Заводской номер: 154-71-31191 Количество на модель: 1
154-71-31191
1
23

Номер детали на чертеже:

23

ARM, R.H.

Заводской номер: 154-71-31211 Количество на модель: 1
154-71-31211
1
24

Номер детали на чертеже:

24

SHIM ASSY

Заводской номер: 150-71-00017 Количество на модель: 2
150-71-00017
2
25

Номер детали на чертеже:

25

CAP

Заводской номер: 154-71-31270 Количество на модель: 2
154-71-31270
2
26

Номер детали на чертеже:

26

SHIM ASSY

Заводской номер: 154-71-00140 Количество на модель: 2
154-71-00140
2
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81270 Количество на модель: 4
01010-81270
4
28

Номер детали на чертеже:

28

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01011-82420 Количество на модель: 8
01011-82420
8
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8
31

Номер детали на чертеже:

31

SHIM ASSY

Заводской номер: 175-71-00302 Количество на модель: 1
175-71-00302
1
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 01010-62490 Количество на модель: 4
01010-62490
4
35

Номер детали на чертеже:

35

PIN

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2
36

Номер детали на чертеже:

36

PLATE, LOCK

Заводской номер: 175-71-21330 Количество на модель: 2
175-71-21330
2
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 01010-81435 Количество на модель: 8
01010-81435
8
38

Номер детали на чертеже:

38

WASHER

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8
39

Номер детали на чертеже:

39

PIN

Заводской номер: 154-71-22480 Количество на модель: 2
154-71-22480
2
40

Номер детали на чертеже:

40

PLATE, LOCK

Заводской номер: 154-71-22490 Количество на модель: 2
154-71-22490
2
43

Номер детали на чертеже:

43

PLATE, NAME

Заводской номер: 09601-00835 Количество на модель: 1
09601-00835
1
44

Номер детали на чертеже:

44

SCREW

Заводской номер: 04418-13060 Количество на модель: 4
04418-13060
4
STRAIGHT TILT U-BLADE (36534-37821) D85A-21 STRAIGHT TILT SEMI U-BLADE D85A-21
