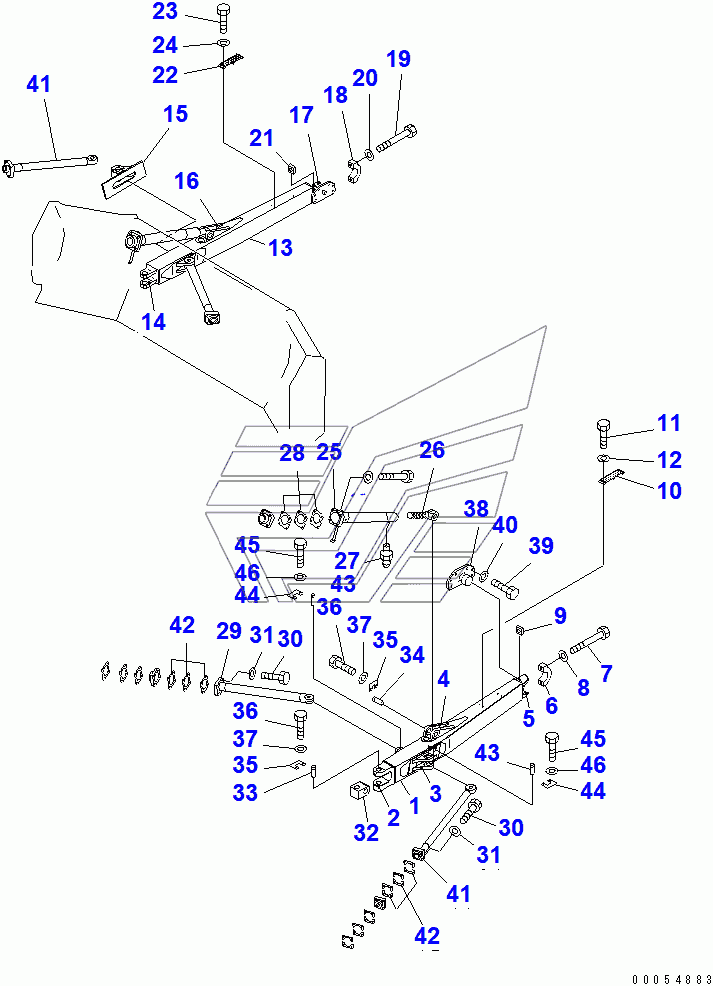

STRAIGHT FRAME (FOR COAL DOZER) (D85A)(37288-) D85A-21. Каталог 2010г.

STRAIGHT TILT FRAME (REINFORCED TYPE) D85A-21 MECHANICAL ANGLE POWER TILT FRAME D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FRAME ASS'Y

Заводской номер: 154-73-00052 Количество на модель: 1
154-73-00052
1

Номер детали на чертеже:

SHIM, 0.5MM

Заводской номер: 154-71-22420 Количество на модель: 2
154-71-22420
2

Номер детали на чертеже:

FRAME ASS'Y,R.H.

Заводской номер: 154-73-00061 Количество на модель: 1
154-73-00061
1

Номер детали на чертеже:

FRAME ASS'Y

Заводской номер: 154-73-00062 Количество на модель: 1
154-73-00062
1

Номер детали на чертеже:

SHIM, 2.3MM

Заводской номер: 154-71-22390 Количество на модель: 2
154-71-22390
2

Номер детали на чертеже:

SHIM, 1.0MM

Заводской номер: 154-71-22410 Количество на модель: 2
154-71-22410
2

Номер детали на чертеже:

BALL, STUD

Заводской номер: 154-70-32230 Количество на модель: 1
154-70-32230
1

Номер детали на чертеже:

FRAME ASS'Y,L.H.

Заводской номер: 154-73-00051 Количество на модель: 1
154-73-00051
1

Номер детали на чертеже:

BRACKET ASSY

Заводской номер: 150-70-00240 Количество на модель: 1
150-70-00240
1

Номер детали на чертеже:

BRACE ASSY

Заводской номер: 154-81-00054 Количество на модель: 2
154-81-00054
2
1

Номер детали на чертеже:

1

FRAME

Заводской номер: FRAME Количество на модель: 1
FRAME
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 154-71-22231 Количество на модель: 1
154-71-22231
1
3

Номер детали на чертеже:

3

BRACKET (WELDED)

Заводской номер: 154-71-22240 Количество на модель: 2
154-71-22240
2
4

Номер детали на чертеже:

4

BRACKET, L.H.

Заводской номер: 175-71-31650 Количество на модель: 1
175-71-31650
1
5

Номер детали на чертеже:

5

BRACKET (WELDED)

Заводской номер: BRACKET (WELDED) Количество на модель: 1
BRACKET (WELDED)
1
6

Номер детали на чертеже:

6

CAP

Заводской номер: 150-70-23244 Количество на модель: 1
150-70-23244
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 154-71-31420 Количество на модель: 2
154-71-31420
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-32780 Количество на модель: 2
01643-32780
2
9

Номер детали на чертеже:

9

NUT

Заводской номер: 170-70-13141 Количество на модель: 2
170-70-13141
2
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 154-71-31630 Количество на модель: 1
154-71-31630
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
18

Номер детали на чертеже:

18

CAP

Заводской номер: CAP Количество на модель: 1
CAP
1
25

Номер детали на чертеже:

25

BRACE

Заводской номер: 154-71-22371 Количество на модель: 1
154-71-22371
1
26

Номер детали на чертеже:

26

SCREW

Заводской номер: 154-71-21531 Количество на модель: 1
154-71-21531
1
27

Номер детали на чертеже:

27

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
28

Номер детали на чертеже:

28

SHIM ASSY

Заводской номер: 150-71-00017 Количество на модель: 2
150-71-00017
2
29

Номер детали на чертеже:

29

ARM

Заводской номер: 154-71-31221 Количество на модель: 2
154-71-31221
2
30

Номер детали на чертеже:

30

BOLT

Заводской номер: 01011-62425 Количество на модель: 16
01011-62425
16
30

Номер детали на чертеже:

30

BOLT

Заводской номер: 01010-82490 Количество на модель: 16
01010-82490
16
31

Номер детали на чертеже:

31

WASHER

Заводской номер: 01643-32460 Количество на модель: 16
01643-32460
16
32

Номер детали на чертеже:

32

JOINT

Заводской номер: 154-71-22261 Количество на модель: 2
154-71-22261
2
33

Номер детали на чертеже:

33

PIN

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2
34

Номер детали на чертеже:

34

PIN

Заводской номер: 154-71-21290 Количество на модель: 2
154-71-21290
2
35

Номер детали на чертеже:

35

PLATE, LOCK

Заводской номер: 175-71-21330 Количество на модель: 4
175-71-21330
4
36

Номер детали на чертеже:

36

BOLT

Заводской номер: 01010-81435 Количество на модель: 16
01010-81435
16
37

Номер детали на чертеже:

37

WASHER

Заводской номер: 01643-31445 Количество на модель: 16
01643-31445
16
38

Номер детали на чертеже:

38

TRUNNION

Заводской номер: 154-70-13214 Количество на модель: 2
154-70-13214
2
39

Номер детали на чертеже:

39

BOLT

Заводской номер: 01010-82250 Количество на модель: 12
01010-82250
12
40

Номер детали на чертеже:

40

WASHER

Заводской номер: 01643-32260 Количество на модель: 12
01643-32260
12
43

Номер детали на чертеже:

43

PIN

Заводской номер: 154-71-22480 Количество на модель: 4
154-71-22480
4
44

Номер детали на чертеже:

44

PLATE, LOCK

Заводской номер: 154-71-22490 Количество на модель: 4
154-71-22490
4
STRAIGHT TILT FRAME (REINFORCED TYPE) D85A-21 MECHANICAL ANGLE POWER TILT FRAME D85A-21
