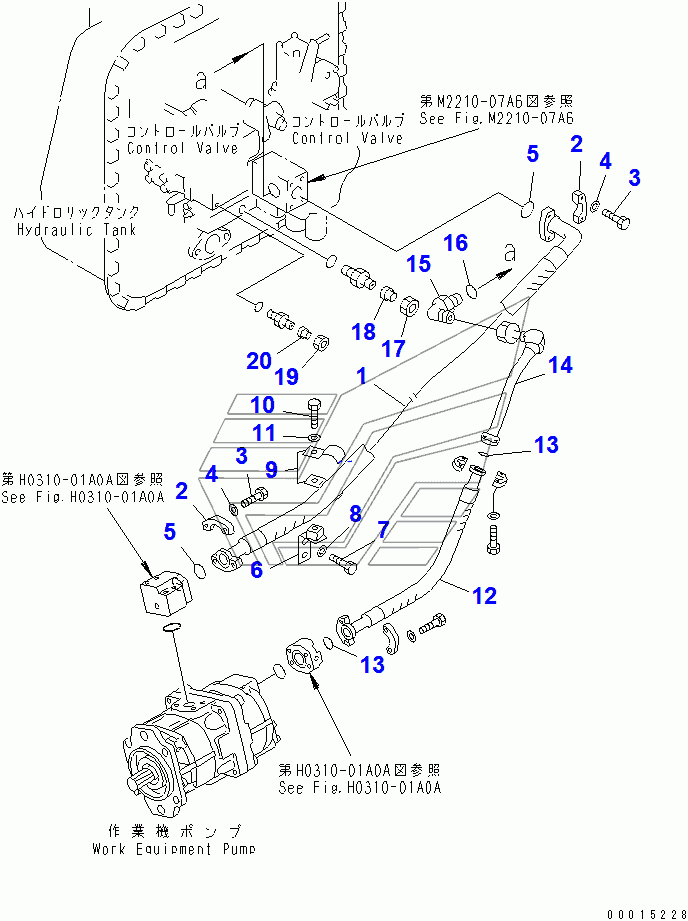

HYDRAULIC PIPING (FROM TANK TO PUMP) (TRIMMING FOR CHINA)(37673-) D85A-21. Каталог 2010г.

WORK EQUIPMENT VALVE MOUNT (TRIMMING FOR CHINA)(37673-) D85A-21 HYDRAULIC PIPING (FROM VALVE TO CYLINDER) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 07124-01009 Количество на модель: 1
07124-01009
1
2

Номер детали на чертеже:

2

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
6

Номер детали на чертеже:

6

BRACKET

Заводской номер: 154-60-71290 Количество на модель: 1
154-60-71290
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 195-49-11870 Количество на модель: 2
195-49-11870
2
12

Номер детали на чертеже:

12

HOSE

Заводской номер: 07125-00605 Количество на модель: 1
07125-00605
1
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 154-60-71580 Количество на модель: 1
154-60-71580
1
15

Номер детали на чертеже:

15

ELBOW

Заводской номер: 07235-10628 Количество на модель: 1
07235-10628
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
17

Номер детали на чертеже:

17

NUT

Заводской номер: 07221-20628 Количество на модель: 1
07221-20628
1
18

Номер детали на чертеже:

18

PLUG

Заводской номер: 07222-00616 Количество на модель: 1
07222-00616
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: 07221-20422 Количество на модель: 2
07221-20422
2
20

Номер детали на чертеже:

20

PLUG

Заводской номер: 07222-00414 Количество на модель: 2
07222-00414
2
