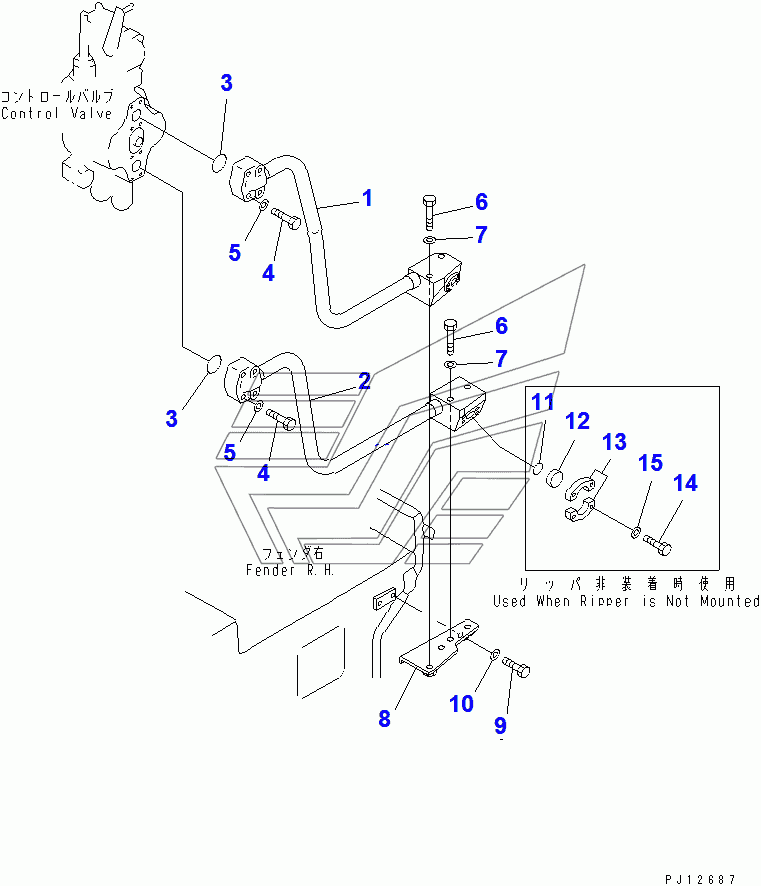

HYDRAULIC PIPING (TANK TO RIPPER CYLINDER)(36534-37532) D85A-21. Каталог 2010г.

RIPPER CONTROL AND PIPING (TANK TO RIPPER CYLINDER)(37533-) D85A-21 RIPPER CONTROL LEVER (37533-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 154-61-77110 Количество на модель: 1
154-61-77110
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 154-61-77120 Количество на модель: 1
154-61-77120
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81060 Количество на модель: 8
01010-81060
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81290 Количество на модель: 4
01010-81290
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 154-61-77130 Количество на модель: 1
154-61-77130
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
12

Номер детали на чертеже:

12

HEAD

Заводской номер: 07378-11000 Количество на модель: 2
07378-11000
2
13

Номер детали на чертеже:

13

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
