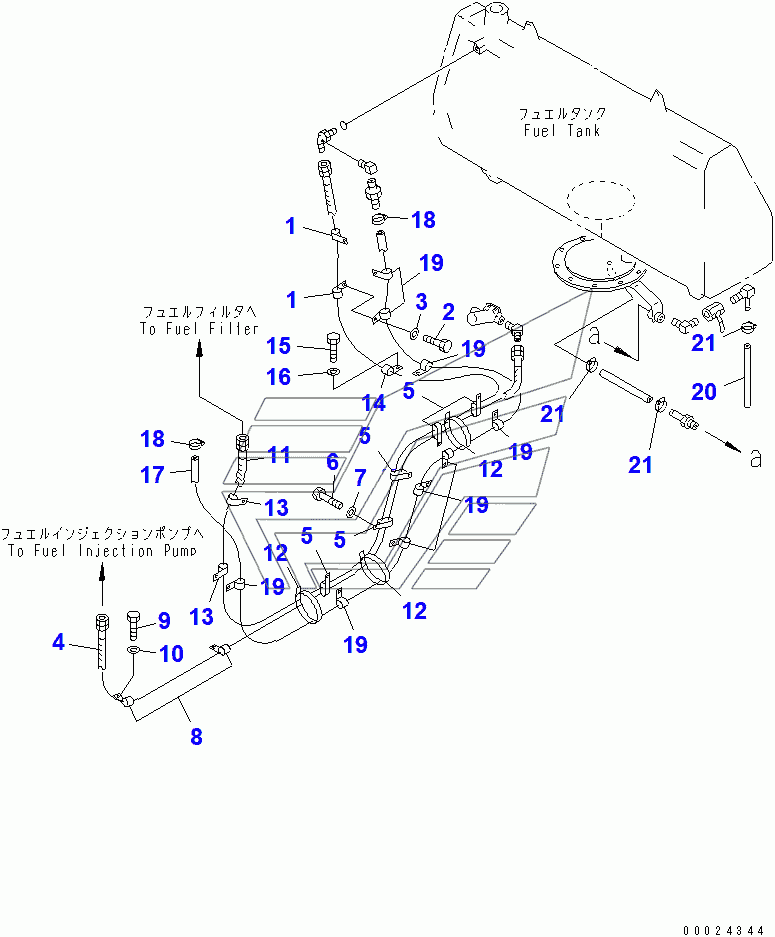

FUEL PIPING (FOR WATER SEPARATOR) D85A-21. Каталог 2010г.

FUEL TANK RELATED D85A-21 FUEL PIPING D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
11
12
14
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CLIP

Заводской номер: 08036-01814 Количество на модель: 2
08036-01814
2
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81220 Количество на модель: 2
01010-81220
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 07102-20429 Количество на модель: 1
07102-20429
1
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 141-06-11220 Количество на модель: 5
141-06-11220
5
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81225 Количество на модель: 5
01010-81225
5
8

Номер детали на чертеже:

8

CLIP

Заводской номер: 140-06-18440 Количество на модель: 2
140-06-18440
2
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 07102-20344 Количество на модель: 1
07102-20344
1
12

Номер детали на чертеже:

12

BAND

Заводской номер: 08034-00519 Количество на модель: 3
08034-00519
3
14

Номер детали на чертеже:

14

CLIP

Заводской номер: 21T-68-11320 Количество на модель: 1
21T-68-11320
1
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 07288-00544 Количество на модель: 1
07288-00544
1
18

Номер детали на чертеже:

18

CLAMP

Заводской номер: 07280-01210 Количество на модель: 2
07280-01210
2
19

Номер детали на чертеже:

19

CLIP

Заводской номер: 113-04-22180 Количество на модель: 9
113-04-22180
9
20

Номер детали на чертеже:

20

TUBE

Заводской номер: 07270-01065 Количество на модель: 1
07270-01065
1
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 07281-00197 Количество на модель: 3
07281-00197
3
