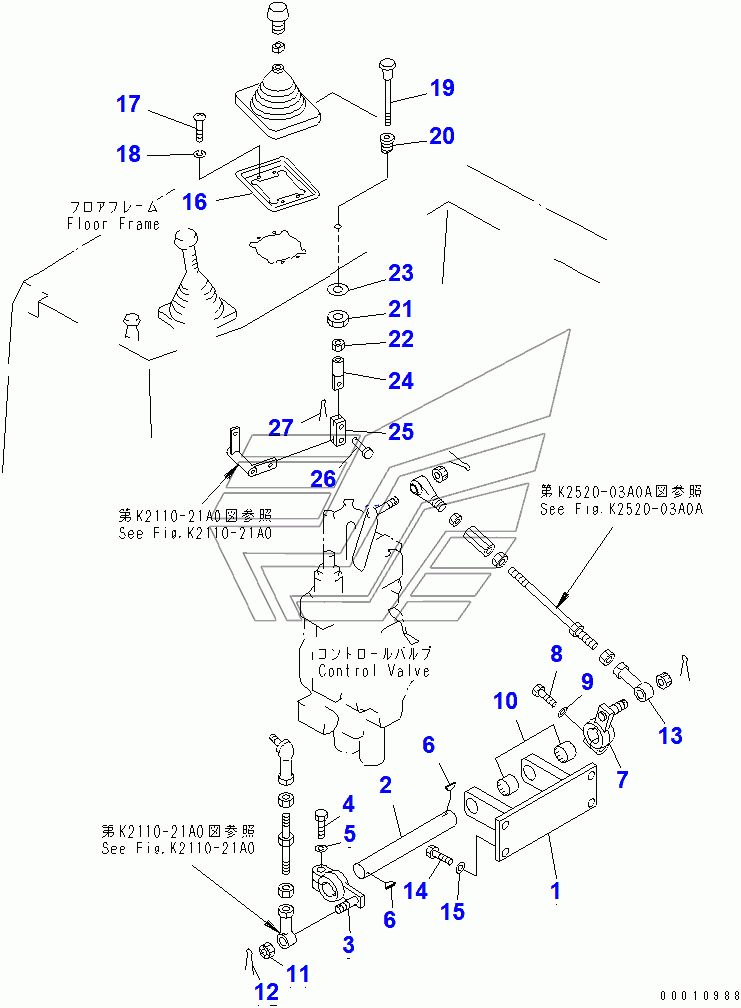

RIPPER CONTROL LINKAGE D85A-21. Каталог 2010г.

RIPPER CONTROL LEVER D85A-21 AIR CONDITIONER WIRING D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 154-78-45150 Количество на модель: 1
154-78-45150
1
2

Номер детали на чертеже:

2

SHAFT

Заводской номер: 154-78-45160 Количество на модель: 1
154-78-45160
1
3

Номер детали на чертеже:

3

LEVER

Заводской номер: 154-78-45170 Количество на модель: 1
154-78-45170
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81245 Количество на модель: 1
01010-81245
1
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
6

Номер детали на чертеже:

6

KEY

Заводской номер: 04010-00732 Количество на модель: 2
04010-00732
2
10

Номер детали на чертеже:

10

BEARING

Заводской номер: 195-61-34140 Количество на модель: 2
195-61-34140
2
11

Номер детали на чертеже:

11

NUT

Заводской номер: 01593-31210 Количество на модель: 1
01593-31210
1
12

Номер детали на чертеже:

12

PIN, COTTER

Заводской номер: 04050-13020 Количество на модель: 1
04050-13020
1
13

Номер детали на чертеже:

13

END, ROD

Заводской номер: 04250-81265 Количество на модель: 1
04250-81265
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
16

Номер детали на чертеже:

16

BASE

Заводской номер: 195-61-45130 Количество на модель: 1
195-61-45130
1
17

Номер детали на чертеже:

17

SCREW

Заводской номер: 01220-40508 Количество на модель: 4
01220-40508
4
18

Номер детали на чертеже:

18

WASHER, SPRING

Заводской номер: 01601-20513 Количество на модель: 4
01601-20513
4
19

Номер детали на чертеже:

19

KNOB

Заводской номер: 195-61-45211 Количество на модель: 1
195-61-45211
1
20

Номер детали на чертеже:

20

BOSS

Заводской номер: 175-61-31750 Количество на модель: 1
175-61-31750
1
21

Номер детали на чертеже:

21

NUT

Заводской номер: 195-61-45230 Количество на модель: 1
195-61-45230
1
22

Номер детали на чертеже:

22

NUT

Заводской номер: 01580-10806 Количество на модель: 1
01580-10806
1
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01640-22232 Количество на модель: 1
01640-22232
1
24

Номер детали на чертеже:

24

JOINT

Заводской номер: 04216-20835 Количество на модель: 1
04216-20835
1
25

Номер детали на чертеже:

25

YOKE

Заводской номер: 04213-20830 Количество на модель: 1
04213-20830
1
26

Номер детали на чертеже:

26

PIN

Заводской номер: 04205-10822 Количество на модель: 1
04205-10822
1
27

Номер детали на чертеже:

27

PIN, COTTER

Заводской номер: 04050-12015 Количество на модель: 1
04050-12015
1
