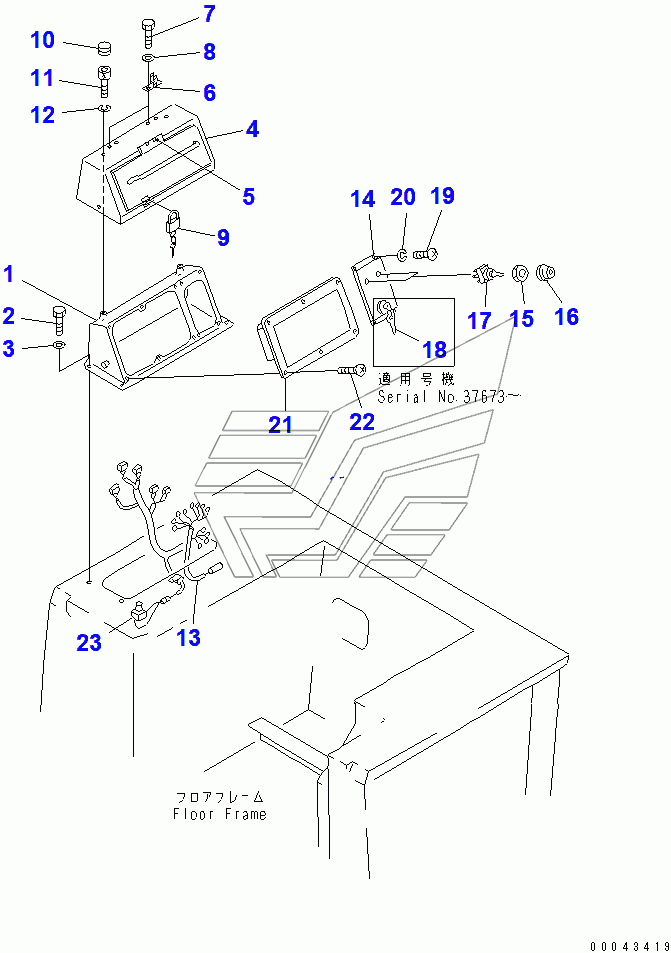

FLOOR FRAME (WITHOUT CAB) (INSTRUMENNT PANEL LOCK COVER) D85A-21. Каталог 2010г.

INSTRUMENT PANEL (WITH CAB) D85A-21 BLADE CONTROL LEVER (ANGLE CONTROL) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PANEL COVER ASY

Заводской номер: AAET3S4000 Количество на модель: 1
AAET3S4000
1
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 195-06-41110 Количество на модель: 1
195-06-41110
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
4

Номер детали на чертеже:

4

COVER

Заводской номер: 154-06-41540 Количество на модель: 1
154-06-41540
1
5

Номер детали на чертеже:

5

HINGE

Заводской номер: 142-54-13640 Количество на модель: 1
142-54-13640
1
6

Номер детали на чертеже:

6

SPRING

Заводской номер: 198-54-19150 Количество на модель: 2
198-54-19150
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80612 Количество на модель: 4
01010-80612
4
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-30623 Количество на модель: 4
01643-30623
4
9

Номер детали на чертеже:

9

LOCK

Заводской номер: 09460-00000 Количество на модель: 1
09460-00000
1
10

Номер детали на чертеже:

10

CAP

Заводской номер: 09415-00706 Количество на модель: 4
09415-00706
4
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01252-40616 Количество на модель: 4
01252-40616
4
12

Номер детали на чертеже:

12

WASHER, SPRING

Заводской номер: 01602-20619 Количество на модель: 4
01602-20619
4
13

Номер детали на чертеже:

13

WIRING HARNESS

Заводской номер: 154-06-41381 Количество на модель: 1
154-06-41381
1
14

Номер детали на чертеже:

14

PANEL

Заводской номер: 154-06-41261 Количество на модель: 1
154-06-41261
1
15

Номер детали на чертеже:

15

NUT

Заводской номер: 7808-19-1920 Количество на модель: 2
7808-19-1920
2
16

Номер детали на чертеже:

16

CAP

Заводской номер: 175-06-27250 Количество на модель: 2
175-06-27250
2
17

Номер детали на чертеже:

17

SWITCH

Заводской номер: 195-06-25250 Количество на модель: 2
195-06-25250
2
18

Номер детали на чертеже:

18

SWITCH

Заводской номер: 08086-20000 Количество на модель: 1
08086-20000
1
18

Номер детали на чертеже:

18

SWITCH,STARTING

Заводской номер: 7830-11-2510 Количество на модель: 1
7830-11-2510
1
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 01220-40620 Количество на модель: 4
01220-40620
4
21

Номер детали на чертеже:

21

PANEL ASS'Y

Заводской номер: 7831-61-2001 Количество на модель: 1
7831-61-2001
1
21

Номер детали на чертеже:

21

PANEL ASS'Y

Заводской номер: 7831-61-2000 Количество на модель: 1
7831-61-2000
1
22

Номер детали на чертеже:

22

SCREW

Заводской номер: 01225-70625 Количество на модель: 6
01225-70625
6
23

Номер детали на чертеже:

23

SWITCH,HORN

Заводской номер: 195-06-41180 Количество на модель: 1
195-06-41180
1
