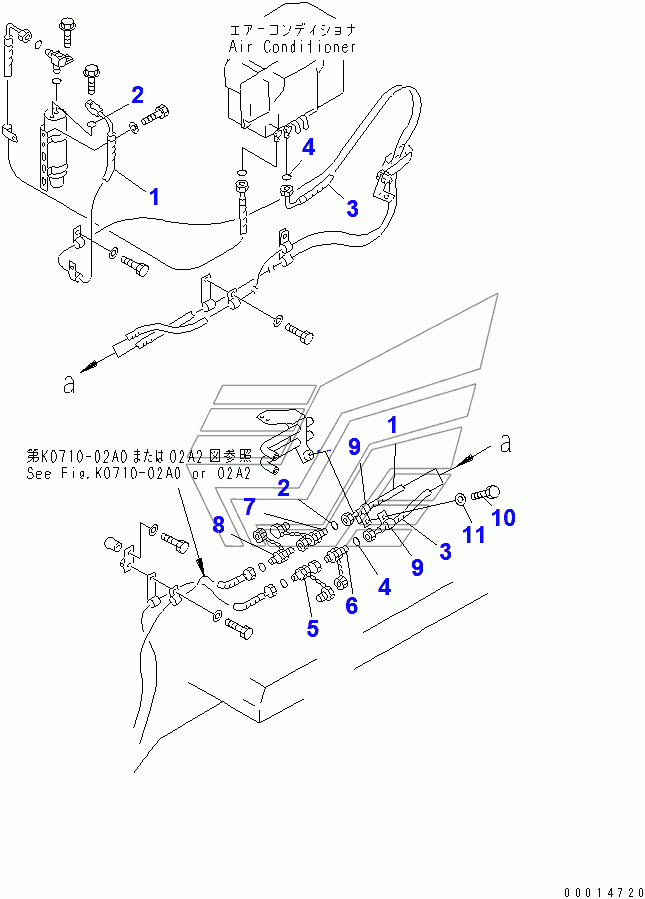

AIR COMPRESSOR PIPING D85A-21. Каталог 2010г.

AIR CONDITIONER BRACKET D85A-21 AIR CON HEATER PIPING D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 154-911-1130 Количество на модель: 1
154-911-1130
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 20Y-979-3150 Количество на модель: 2
20Y-979-3150
2
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 154-911-1150 Количество на модель: 1
154-911-1150
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 20Y-979-3130 Количество на модель: 2
20Y-979-3130
2
5

Номер детали на чертеже:

5

CONNECTOR ASS'Y

Заводской номер: 17A-911-1541 Количество на модель: 1
17A-911-1541
1
6

Номер детали на чертеже:

6

CONNECTOR ASS'Y

Заводской номер: 17A-911-1531 Количество на модель: 1
17A-911-1531
1
7

Номер детали на чертеже:

7

CONNECTOR ASS'Y

Заводской номер: 17A-911-1561 Количество на модель: 1
17A-911-1561
1
8

Номер детали на чертеже:

8

CONNECTOR ASS'Y

Заводской номер: 17A-911-1551 Количество на модель: 1
17A-911-1551
1
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 195-Z11-7220 Количество на модель: 2
195-Z11-7220
2
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81050 Количество на модель: 1
01010-81050
1
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
