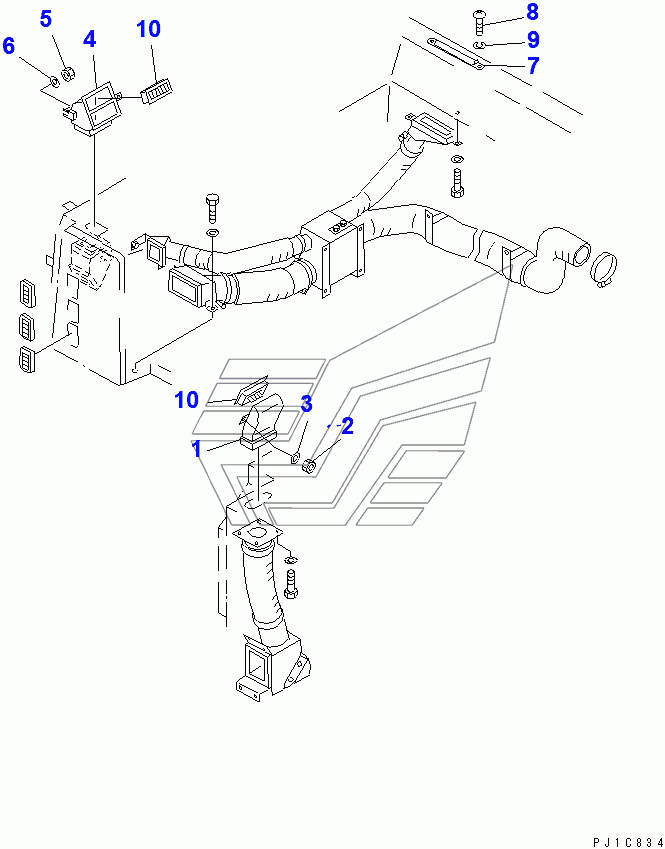

AIR CONDITIONER DUCT AND NOZZLE D85A-21. Каталог 2010г.

COOLING PIPING (FOR SANDY AND DUSTY TERRAIN SPEC.)(37673-) D85A-21 CONTROL PANEL (FOR AIR CONDITIONER) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

DUCT

Заводской номер: 195-Z11-5260 Количество на модель: 1
195-Z11-5260
1
2

Номер детали на чертеже:

2

NUT

Заводской номер: 01580-10605 Количество на модель: 2
01580-10605
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
4

Номер детали на чертеже:

4

DUCT

Заводской номер: 195-Z11-5270 Количество на модель: 1
195-Z11-5270
1
7

Номер детали на чертеже:

7

NOZZLE

Заводской номер: 09487-20220 Количество на модель: 1
09487-20220
1
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 01220-40408 Количество на модель: 2
01220-40408
2
9

Номер детали на чертеже:

9

WASHER, SPRING

Заводской номер: 01601-20410 Количество на модель: 2
01601-20410
2
10

Номер детали на чертеже:

10

GRILLE ASS'Y

Заводской номер: 142-979-3221 Количество на модель: 4
142-979-3221
4
