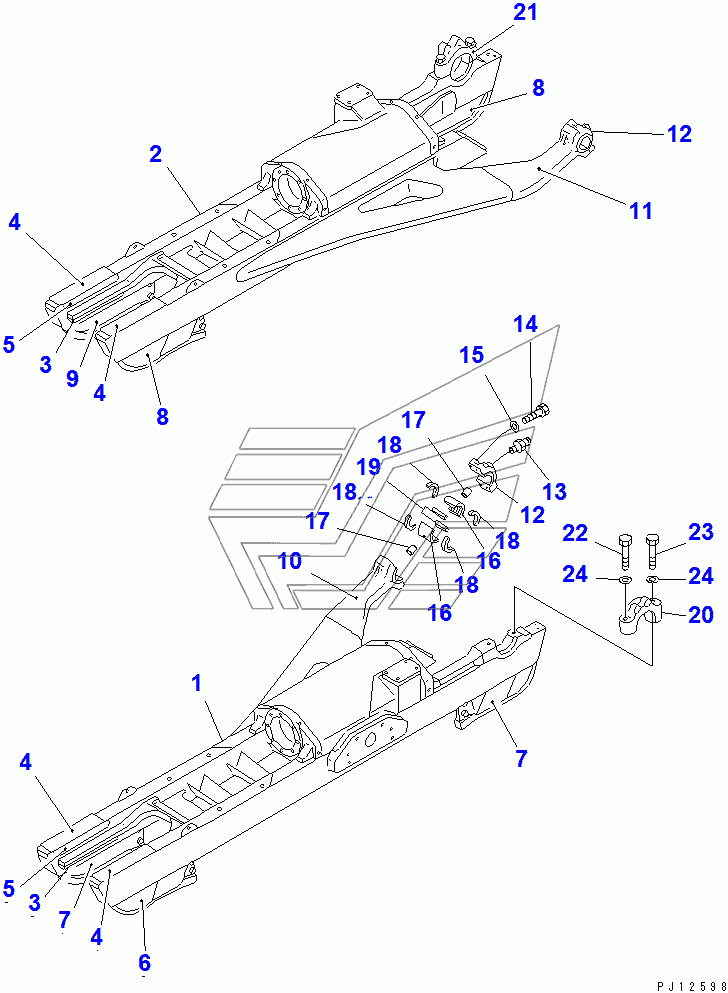

TRACK FRAME (35001-) D85A-21. Каталог 2010г.

SPROCKET AND SHAFT (35001-) D85A-21 RECOIL SPRING (35001-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

TRACK FRAME ASS'Y,L.H.

Заводской номер: 154-30-00750 Количество на модель: 1
154-30-00750
1

Номер детали на чертеже:

TRACK FRAME ASS'Y,R.H.

Заводской номер: 154-30-00760 Количество на модель: 1
154-30-00760
1

Номер детали на чертеже:

BRACE HEAD ASSY, R.H.

Заводской номер: 154-30-00025 Количество на модель: 1
154-30-00025
1

Номер детали на чертеже:

BRACE HEAD ASSY, L.H.

Заводской номер: 154-30-00015 Количество на модель: 1
154-30-00015
1
1

Номер детали на чертеже:

1

FRAME,TRACK, L.H.

Заводской номер: 154-30-41110 Количество на модель: 1
154-30-41110
1
2

Номер детали на чертеже:

2

FRAME,TRACK, R.H.

Заводской номер: 154-30-41120 Количество на модель: 1
154-30-41120
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 155-30-11390 Количество на модель: 2
155-30-11390
2
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 154-30-41140 Количество на модель: 2
154-30-41140
2
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 154-30-41150 Количество на модель: 2
154-30-41150
2
6

Номер детали на чертеже:

6

GUARD

Заводской номер: 154-30-41220 Количество на модель: 1
154-30-41220
1
7

Номер детали на чертеже:

7

GUARD

Заводской номер: 154-30-41230 Количество на модель: 2
154-30-41230
2
10

Номер детали на чертеже:

10

HEAD,BRACE, L.H. (WELDED)

Заводской номер: HEAD,BRACE, L.H. (WELDED) Количество на модель: 1
HEAD,BRACE, L.H. (WELDED)
1
11

Номер детали на чертеже:

11

HEAD,BRACE, R.H. (WELDED)

Заводской номер: HEAD,BRACE, R.H. (WELDED) Количество на модель: 1
HEAD,BRACE, R.H. (WELDED)
1
12

Номер детали на чертеже:

12

CAP

Заводской номер: CAP Количество на модель: 1
CAP
1
13

Номер детали на чертеже:

13

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01011-52400 Количество на модель: 4
01011-52400
4
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-32460 Количество на модель: 4
01643-32460
4
16

Номер детали на чертеже:

16

BUSHING

Заводской номер: 154-30-11810 Количество на модель: 2
154-30-11810
2
17

Номер детали на чертеже:

17

PIN, DOWEL

Заводской номер: 04020-01024 Количество на модель: 2
04020-01024
2
18

Номер детали на чертеже:

18

PACKING

Заводской номер: 154-30-11821 Количество на модель: 4
154-30-11821
4
19

Номер детали на чертеже:

19

PACKING

Заводской номер: 154-30-11831 Количество на модель: 2
154-30-11831
2
20

Номер детали на чертеже:

20

CAP, SUPPORT, L.H.

Заводской номер: 154-30-12530 Количество на модель: 1
154-30-12530
1
21

Номер детали на чертеже:

21

CAP, SUPPORT, R.H.

Заводской номер: 154-30-12540 Количество на модель: 1
154-30-12540
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01011-52410 Количество на модель: 1
01011-52410
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01011-52450 Количество на модель: 1
01011-52450
1
