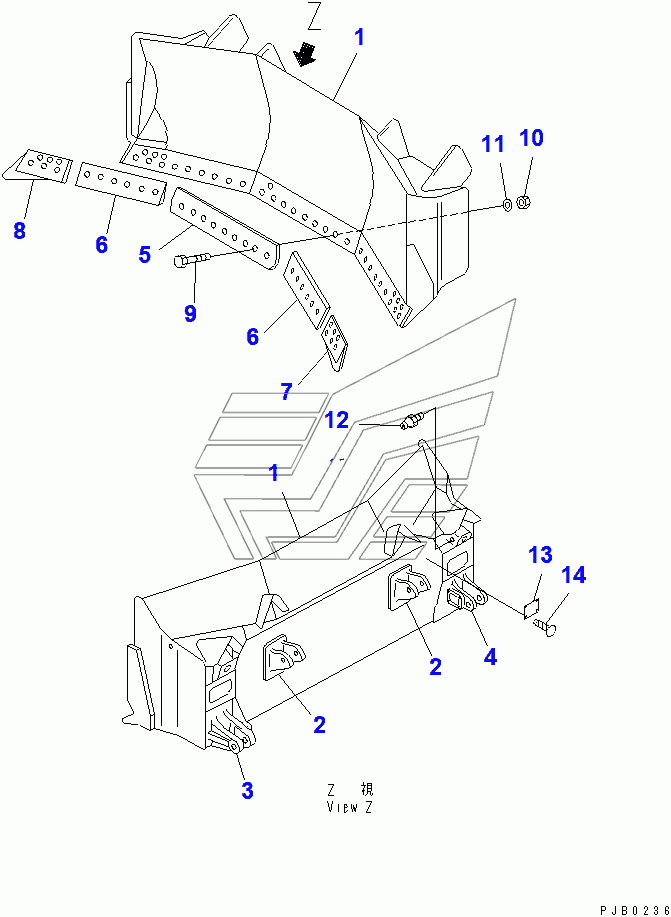

U-BLADE (FOR COAL DOZER) (WITH TILT) (35001-) D85A-21. Каталог 2010г.

U-BLADE (FOR COAL DOZER) (35001-) D85A-21 STRAIGHT FRAME (FOR COAL DOZER) (35001-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BLADE

Заводской номер: 154-73-42110 Количество на модель: 1
154-73-42110
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 154-929-5120 Количество на модель: 2
154-929-5120
2
3

Номер детали на чертеже:

3

BRACKET, L.H.

Заводской номер: 154-71-31121 Количество на модель: 1
154-71-31121
1
4

Номер детали на чертеже:

4

BRACKET, R.H.

Заводской номер: 154-71-31131 Количество на модель: 1
154-71-31131
1
5

Номер детали на чертеже:

5

EDGE, CUTTING

Заводской номер: 154-72-11151 Количество на модель: 2
154-72-11151
2
6

Номер детали на чертеже:

6

EDGE, CUTTING

Заводской номер: 154-72-11122 Количество на модель: 1
154-72-11122
1
7

Номер детали на чертеже:

7

BIT, L.H.

Заводской номер: 150-70-21356 Количество на модель: 1
150-70-21356
1
8

Номер детали на чертеже:

8

BIT, R.H.

Заводской номер: 150-70-21346 Количество на модель: 1
150-70-21346
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 154-71-41270 Количество на модель: 33
154-71-41270
33
10

Номер детали на чертеже:

10

NUT

Заводской номер: 154-70-22270 Количество на модель: 33
154-70-22270
33
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-21845 Количество на модель: 33
01643-21845
33
12

Номер детали на чертеже:

12

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 4
07020-00000
4
13

Номер детали на чертеже:

13

PLATE, NAME

Заводской номер: 09601-00835 Количество на модель: 1
09601-00835
1
14

Номер детали на чертеже:

14

SCREW

Заводской номер: 04418-03060 Количество на модель: 4
04418-03060
4
