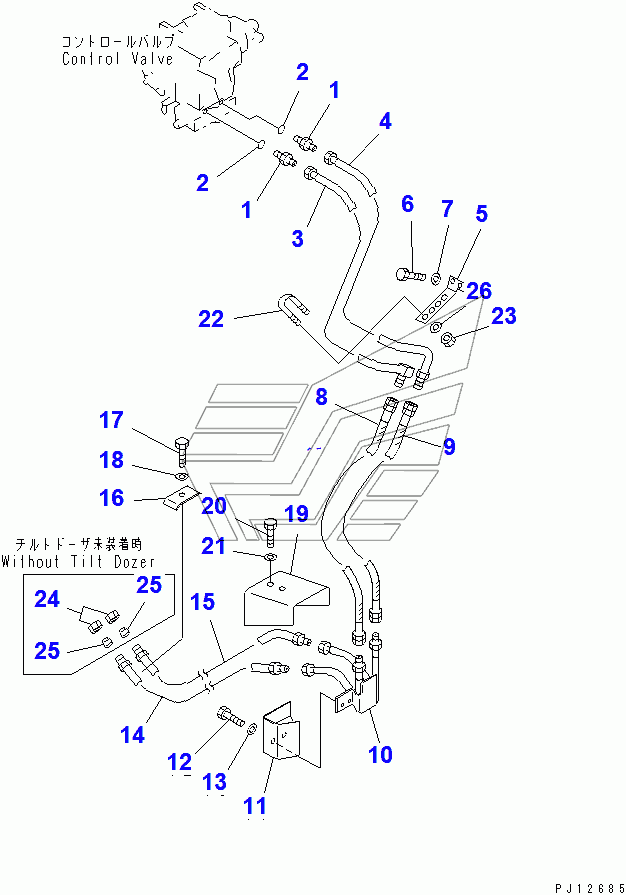

HYDRAULIC PIPING (TANK TO TILT CYLINDER) (35001-) D85A-21. Каталог 2010г.

HYDRAULIC PIPING (TANK TO LIFT CYLINDER) (2/2) (35001-) D85A-21 HYDRAULIC PIPING (TANK TO RIPPER CYLINDER) (35001-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

UNION

Заводской номер: 07230-20422 Количество на модель: 2
07230-20422
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07002-12034 Количество на модель: 2
07002-12034
2
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 154-61-74110 Количество на модель: 1
154-61-74110
1
4

Номер детали на чертеже:

4

TUBE

Заводской номер: 154-61-74120 Количество на модель: 1
154-61-74120
1
5

Номер детали на чертеже:

5

BRACKET

Заводской номер: 154-61-74150 Количество на модель: 1
154-61-74150
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 07123-00408 Количество на модель: 1
07123-00408
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: 07123-00407 Количество на модель: 1
07123-00407
1
10

Номер детали на чертеже:

10

TUBE

Заводской номер: 154-61-74160 Количество на модель: 1
154-61-74160
1
11

Номер детали на чертеже:

11

COVER

Заводской номер: 154-61-74190 Количество на модель: 1
154-61-74190
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 154-61-74170 Количество на модель: 1
154-61-74170
1
15

Номер детали на чертеже:

15

TUBE

Заводской номер: 154-61-74180 Количество на модель: 1
154-61-74180
1
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 176-62-13270 Количество на модель: 1
176-62-13270
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-51225 Количество на модель: 1
01010-51225
1
19

Номер детали на чертеже:

19

BRACKET

Заводской номер: 154-920-2182 Количество на модель: 1
154-920-2182
1
22

Номер детали на чертеже:

22

CLIP

Заводской номер: 07283-22236 Количество на модель: 2
07283-22236
2
23

Номер детали на чертеже:

23

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
24

Номер детали на чертеже:

24

NUT

Заводской номер: 07221-20422 Количество на модель: 2
07221-20422
2
25

Номер детали на чертеже:

25

PLUG

Заводской номер: 07222-00414 Количество на модель: 2
07222-00414
2
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
