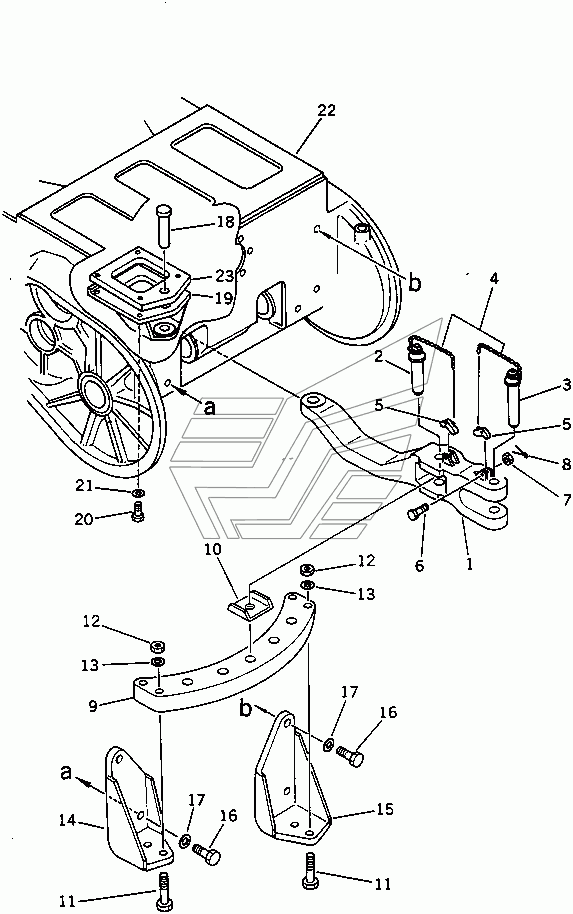

SWING DRAWBAR (35001-) D85A-21. Каталог 2010г.

DRAWBAR (35001-) D85A-21 CANOPY (35001-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CASE FRAME ASS'Y

Заводской номер: 154-21-41300 Количество на модель: 1
154-21-41300
1
1

Номер детали на чертеже:

1

DRAWBAR

Заводской номер: 154-69-11111 Количество на модель: 1
154-69-11111
1
2

Номер детали на чертеже:

2

PIN

Заводской номер: 154-69-11181 Количество на модель: 1
154-69-11181
1
3

Номер детали на чертеже:

3

PIN

Заводской номер: 154-69-11240 Количество на модель: 1
154-69-11240
1
4

Номер детали на чертеже:

4

CHAIN

Заводской номер: 09245-24836 Количество на модель: 2
09245-24836
2
5

Номер детали на чертеже:

5

LATCH

Заводской номер: 09249-10016 Количество на модель: 2
09249-10016
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01052-51675 Количество на модель: 2
01052-51675
2
7

Номер детали на чертеже:

7

NUT

Заводской номер: 01592-11619 Количество на модель: 2
01592-11619
2
8

Номер детали на чертеже:

8

PIN, COTTER

Заводской номер: 04050-14030 Количество на модель: 2
04050-14030
2
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 154-69-11171 Количество на модель: 1
154-69-11171
1
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 175-819-2230 Количество на модель: 1
175-819-2230
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01011-83350 Количество на модель: 4
01011-83350
4
12

Номер детали на чертеже:

12

NUT

Заводской номер: 01580-13326 Количество на модель: 4
01580-13326
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-33380 Количество на модель: 4
01643-33380
4
14

Номер детали на чертеже:

14

BRACKET,L.H.

Заводской номер: 154-69-11151 Количество на модель: 1
154-69-11151
1
15

Номер детали на чертеже:

15

BRACKET,R.H.

Заводской номер: 154-69-11161 Количество на модель: 1
154-69-11161
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-83385 Количество на модель: 6
01010-83385
6
18

Номер детали на чертеже:

18

PIN

Заводской номер: 154-69-11132 Количество на модель: 1
154-69-11132
1
19

Номер детали на чертеже:

19

BRACKET

Заводской номер: 154-69-11123 Количество на модель: 1
154-69-11123
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01011-63070 Количество на модель: 4
01011-63070
4
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-33080 Количество на модель: 4
01643-33080
4
22

Номер детали на чертеже:

22

CASE

Заводской номер: 154-69-11232 Количество на модель: 1
154-69-11232
1
23

Номер детали на чертеже:

23

SEAT (WELDED)

Заводской номер: 154-69-11194 Количество на модель: 1
154-69-11194
1
