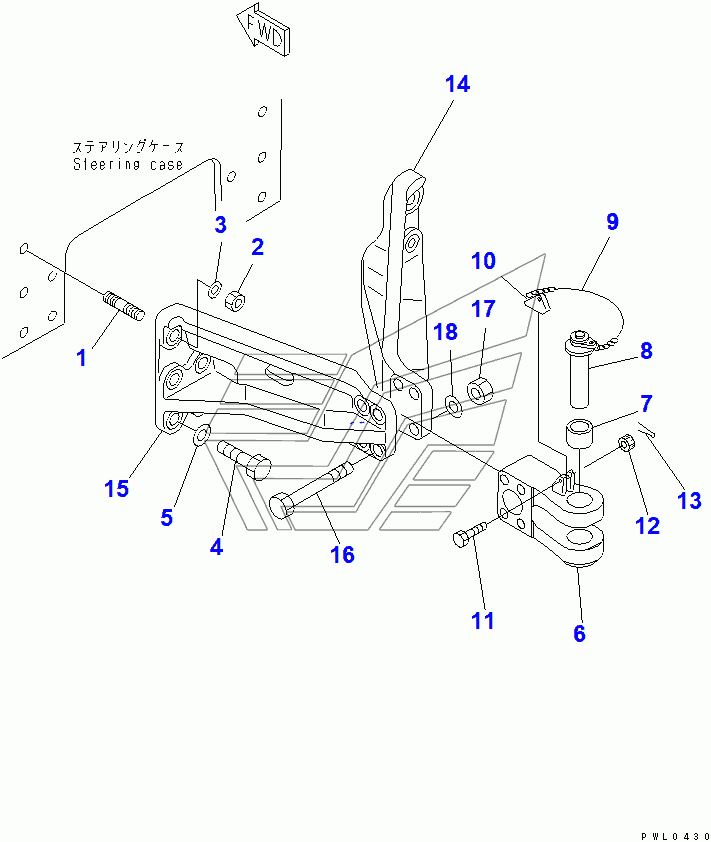

DRAWBAR D355C-3. Каталог 2010г.

FUEL DRAIN D355C-3 DECAL AND PLATE(14263-14519) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

DRAWBAR ASS'Y

Заводской номер: 19N-69-00010 Количество на модель: 1
19N-69-00010
1

Номер детали на чертеже:

PIN ASS'Y

Заводской номер: 19N-69-11100 Количество на модель: 1
19N-69-11100
1
1

Номер детали на чертеже:

1

STUD

Заводской номер: 195-78-11270 Количество на модель: 2
195-78-11270
2
2

Номер детали на чертеже:

2

NUT

Заводской номер: 195-69-11131 Количество на модель: 2
195-69-11131
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 195-69-11140 Количество на модель: 2
195-69-11140
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01018-33995 Количество на модель: 8
01018-33995
8
6

Номер детали на чертеже:

6

DRAWBAR

Заводской номер: 19N-69-11130 Количество на модель: 1
19N-69-11130
1
7

Номер детали на чертеже:

7

BUSHING

Заводской номер: 19N-69-11150 Количество на модель: 2
19N-69-11150
2
8

Номер детали на чертеже:

8

PIN

Заводской номер: 19N-69-11140 Количество на модель: 1
19N-69-11140
1
9

Номер детали на чертеже:

9

CHAIN

Заводской номер: 09245-04842 Количество на модель: 1
09245-04842
1
10

Номер детали на чертеже:

10

LATCH

Заводской номер: 09249-10016 Количество на модель: 1
09249-10016
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01052-51675 Количество на модель: 1
01052-51675
1
12

Номер детали на чертеже:

12

NUT

Заводской номер: 01592-31619 Количество на модель: 1
01592-31619
1
13

Номер детали на чертеже:

13

PIN, COTTER

Заводской номер: 04050-14030 Количество на модель: 1
04050-14030
1
14

Номер детали на чертеже:

14

BRACKET

Заводской номер: 19N-69-11110 Количество на модель: 1
19N-69-11110
1
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 19N-69-11120 Количество на модель: 1
19N-69-11120
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 19N-69-11160 Количество на модель: 4
19N-69-11160
4
17

Номер детали на чертеже:

17

NUT

Заводской номер: 01580-13629 Количество на модель: 4
01580-13629
4
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-33690 Количество на модель: 4
01643-33690
4
FUEL DRAIN D355C-3 DECAL AND PLATE(14263-14519) D355C-3
