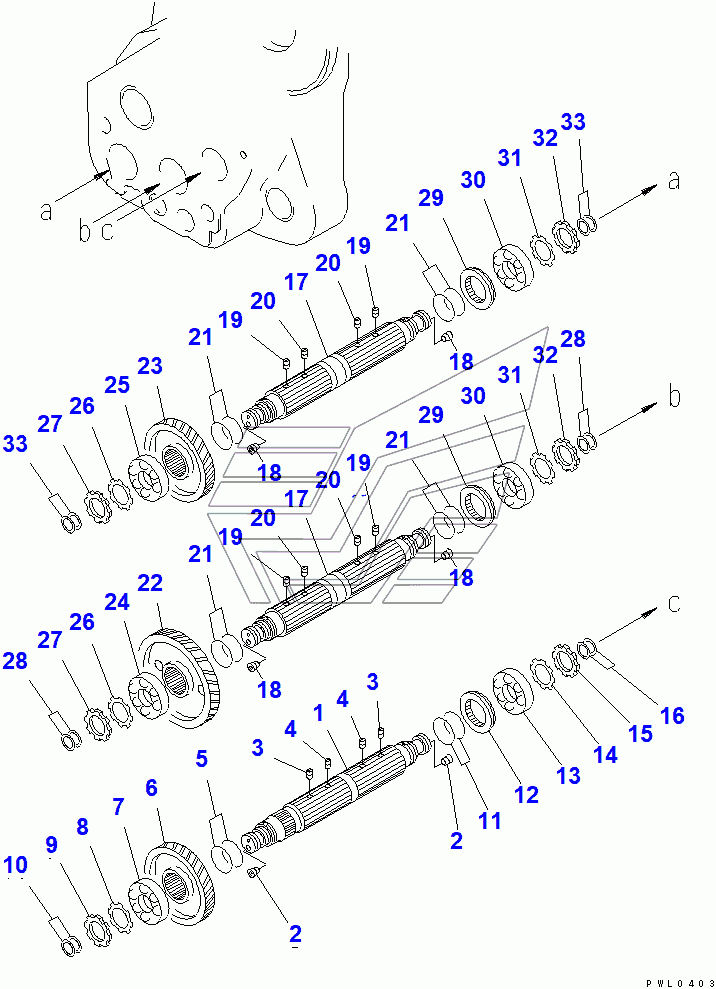

WINCH (3/9) D355C-3. Каталог 2010г.

WINCH (2/9) D355C-3 WINCH (4/9) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

WINCH ASS'Y

Заводской номер: 176-76-01008 Количество на модель: 1
176-76-01008
1
1

Номер детали на чертеже:

1

SHAFT

Заводской номер: 176-76-61470 Количество на модель: 1
176-76-61470
1
2

Номер детали на чертеже:

2

PLUG

Заводской номер: 07043-70312 Количество на модель: 1
07043-70312
1
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 176-76-61480 Количество на модель: 2
176-76-61480
2
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 176-76-61490 Количество на модель: 2
176-76-61490
2
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07000-42065 Количество на модель: 2
07000-42065
2
6

Номер детали на чертеже:

6

GEAR

Заводской номер: 176-76-61540 Количество на модель: 1
176-76-61540
1
7

Номер детали на чертеже:

7

BEARING

Заводской номер: 06040-06312 Количество на модель: 1
06040-06312
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01658-05823 Количество на модель: 1
01658-05823
1
9

Номер детали на чертеже:

9

NUT

Заводской номер: 01530-05814 Количество на модель: 1
01530-05814
1
10

Номер детали на чертеже:

10

SEAL

Заводской номер: 176-76-61550 Количество на модель: 2
176-76-61550
2
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 07000-42075 Количество на модель: 2
07000-42075
2
12

Номер детали на чертеже:

12

COLLAR

Заводской номер: 176-76-61530 Количество на модель: 1
176-76-61530
1
13

Номер детали на чертеже:

13

BEARING

Заводской номер: 06041-00314 Количество на модель: 1
06041-00314
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01658-06823 Количество на модель: 1
01658-06823
1
15

Номер детали на чертеже:

15

NUT

Заводской номер: 01530-06814 Количество на модель: 1
01530-06814
1
16

Номер детали на чертеже:

16

SEAL,RING

Заводской номер: 176-76-61520 Количество на модель: 2
176-76-61520
2
17

Номер детали на чертеже:

17

SHAFT

Заводской номер: 176-76-61560 Количество на модель: 2
176-76-61560
2
22

Номер детали на чертеже:

22

GEAR

Заводской номер: 176-76-61570 Количество на модель: 1
176-76-61570
1
23

Номер детали на чертеже:

23

GEAR

Заводской номер: 176-76-61580 Количество на модель: 1
176-76-61580
1
24

Номер детали на чертеже:

24

BEARING

Заводской номер: 06030-21314 Количество на модель: 1
06030-21314
1
25

Номер детали на чертеже:

25

ВEARING, BALL

Заводской номер: 06040-06314 Количество на модель: 1
06040-06314
1
