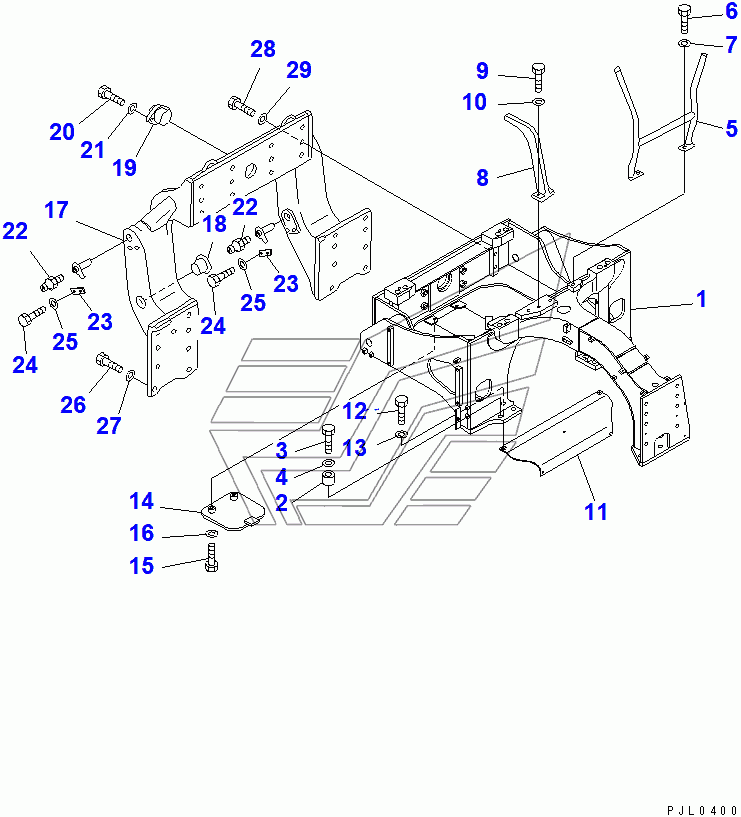

FRAME (2/2) D355C-3. Каталог 2010г.

FRAME (1/2) (WITH AIR CONDITIONER¤ SAFETY DEVICE) D355C-3 FRAME (2/2) (WITH AIR CONDITIONER) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FRAME ASS'Y

Заводской номер: 196-71-00050 Количество на модель: 1
196-71-00050
1
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 196-71-34110 Количество на модель: 1
196-71-34110
1
2

Номер детали на чертеже:

2

COLLAR

Заводской номер: 196-71-11190 Количество на модель: 18
196-71-11190
18
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01019-33020 Количество на модель: 18
01019-33020
18
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-33080 Количество на модель: 18
01643-33080
18
5

Номер детали на чертеже:

5

GUARD

Заводской номер: 196-71-11230 Количество на модель: 1
196-71-11230
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-62460 Количество на модель: 2
01010-62460
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-32460 Количество на модель: 2
01643-32460
2
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 176-71-11361 Количество на модель: 1
176-71-11361
1
11

Номер детали на чертеже:

11

COVER

Заводской номер: 196-71-11242 Количество на модель: 1
196-71-11242
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81235 Количество на модель: 4
01010-81235
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
14

Номер детали на чертеже:

14

COVER

Заводской номер: 176-71-41370 Количество на модель: 1
176-71-41370
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
17

Номер детали на чертеже:

17

FRAME

Заводской номер: 196-71-21130 Количество на модель: 1
196-71-21130
1
18

Номер детали на чертеже:

18

BUSHING

Заводской номер: 196-71-11220 Количество на модель: 4
196-71-11220
4
19

Номер детали на чертеже:

19

PIN

Заводской номер: 176-71-41230 Количество на модель: 1
176-71-41230
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-61440 Количество на модель: 2
01010-61440
2
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
22

Номер детали на чертеже:

22

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 4
07020-00000
4
23

Номер детали на чертеже:

23

PLATE

Заводской номер: 176-72-41230 Количество на модель: 4
176-72-41230
4
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-61435 Количество на модель: 8
01010-61435
8
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01019-33000 Количество на модель: 16
01019-33000
16
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01018-12485 Количество на модель: 12
01018-12485
12
FRAME (1/2) (WITH AIR CONDITIONER¤ SAFETY DEVICE) D355C-3 FRAME (2/2) (WITH AIR CONDITIONER) D355C-3
