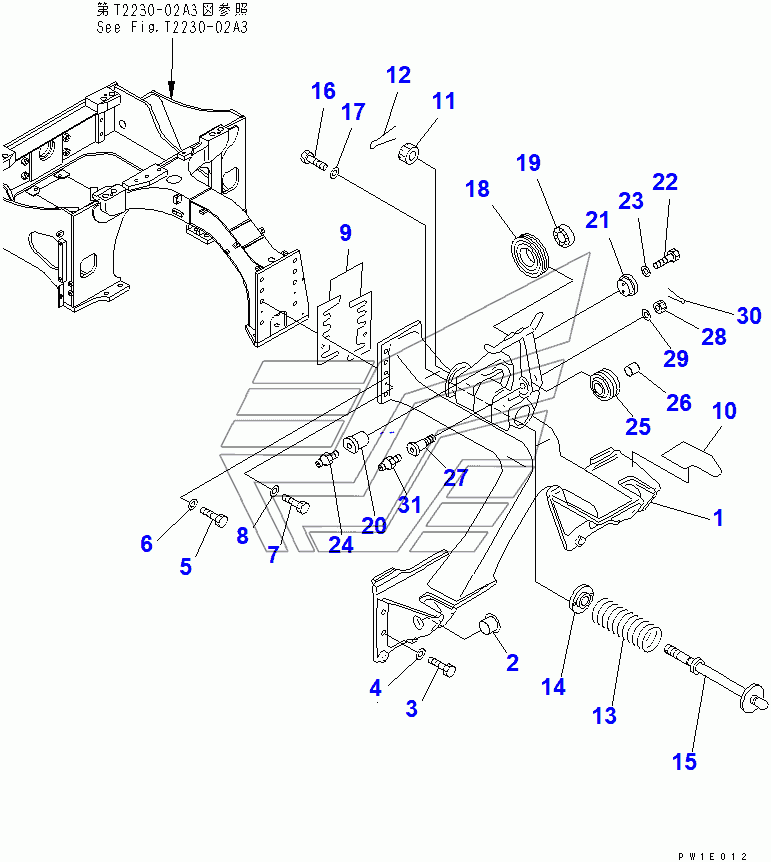

FRAME (1/2) (WITH AIR CONDITIONER) D355C-3. Каталог 2010г.

FRAME (1/2) D355C-3 FRAME (1/2) (WITH AIR CONDITIONER¤ SAFETY DEVICE) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FRAME ASS'Y

Заводской номер: 196-71-00070 Количество на модель: 1
196-71-00070
1
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 196-71-21150 Количество на модель: 1
196-71-21150
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 196-71-11210 Количество на модель: 4
196-71-11210
4
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01019-33000 Количество на модель: 16
01019-33000
16
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-33080 Количество на модель: 16
01643-33080
16
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01018-12485 Количество на модель: 8
01018-12485
8
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81235 Количество на модель: 2
01010-81235
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
9

Номер детали на чертеже:

9

SHIM ASS'Y

Заводской номер: 196-71-00030 Количество на модель: 1
196-71-00030
1
10

Номер детали на чертеже:

10

SEAT

Заводской номер: 196-71-21160 Количество на модель: 1
196-71-21160
1
11

Номер детали на чертеже:

11

NUT

Заводской номер: 01590-34850 Количество на модель: 1
01590-34850
1
12

Номер детали на чертеже:

12

PIN

Заводской номер: 04050-18085 Количество на модель: 1
04050-18085
1
13

Номер детали на чертеже:

13

SPRING

Заводской номер: 176-76-29120 Количество на модель: 1
176-76-29120
1
14

Номер детали на чертеже:

14

COVER

Заводской номер: 176-76-29130 Количество на модель: 1
176-76-29130
1
15

Номер детали на чертеже:

15

ROD

Заводской номер: 176-76-29110 Количество на модель: 1
176-76-29110
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81240 Количество на модель: 2
01010-81240
2
18

Номер детали на чертеже:

18

SHEAVE

Заводской номер: 176-70-11540 Количество на модель: 1
176-70-11540
1
19

Номер детали на чертеже:

19

BEARING

Заводской номер: 176-70-11530 Количество на модель: 1
176-70-11530
1
20

Номер детали на чертеже:

20

SHAFT

Заводской номер: 176-71-41210 Количество на модель: 1
176-71-41210
1
21

Номер детали на чертеже:

21

HOLDER

Заводской номер: 176-71-41220 Количество на модель: 1
176-71-41220
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81645 Количество на модель: 2
01010-81645
2
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
24

Номер детали на чертеже:

24

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
25

Номер детали на чертеже:

25

SHEAVE

Заводской номер: 176-71-41170 Количество на модель: 1
176-71-41170
1
26

Номер детали на чертеже:

26

BUSHING

Заводской номер: 176-71-41180 Количество на модель: 1
176-71-41180
1
27

Номер детали на чертеже:

27

SHAFT

Заводской номер: 176-71-41190 Количество на модель: 1
176-71-41190
1
28

Номер детали на чертеже:

28

NUT

Заводской номер: 01590-33638 Количество на модель: 1
01590-33638
1
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 01643-33690 Количество на модель: 1
01643-33690
1
30

Номер детали на чертеже:

30

PIN, COTTER

Заводской номер: 04050-16065 Количество на модель: 1
04050-16065
1
FRAME (1/2) D355C-3 FRAME (1/2) (WITH AIR CONDITIONER¤ SAFETY DEVICE) D355C-3
