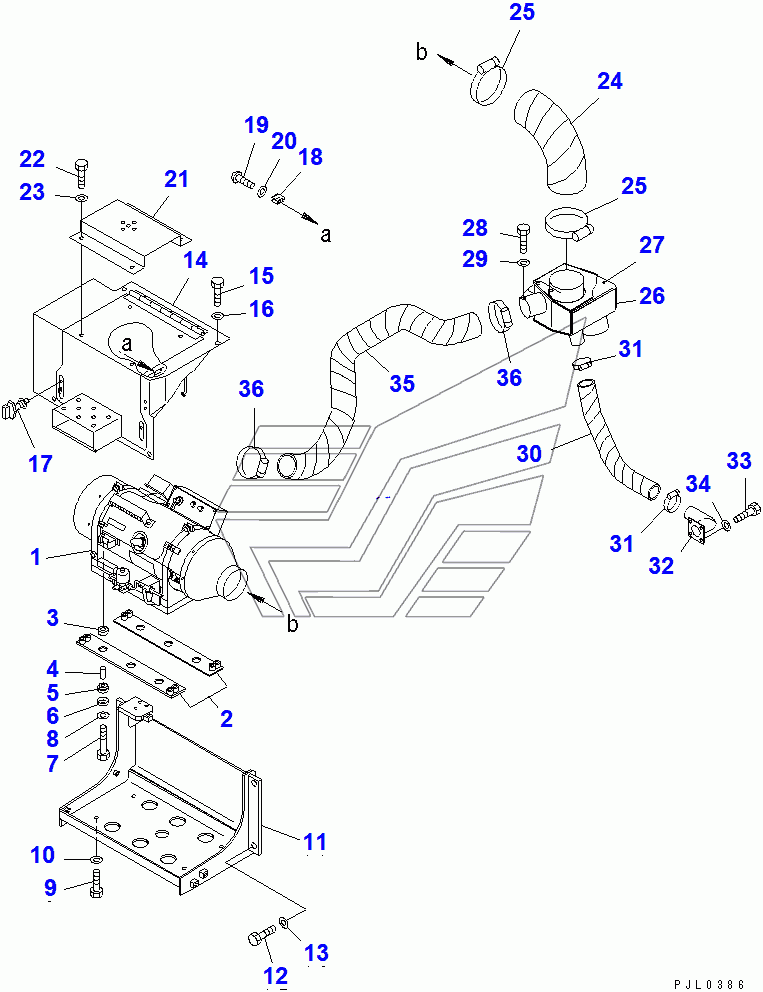

COOLANT HEATER AND DUCT (1/2) D355C-3. Каталог 2010г.

FENDER PLATE D355C-3 COOLANT HEATER AND DUCT (2/2) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HEATER ASS'Y

Заводской номер: 196-01-31300 Количество на модель: 1
196-01-31300
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 196-01-26160 Количество на модель: 2
196-01-26160
2
3

Номер детали на чертеже:

3

CUSHION

Заводской номер: 195-01-16150 Количество на модель: 2
195-01-16150
2
4

Номер детали на чертеже:

4

SPACER

Заводской номер: 195-01-16140 Количество на модель: 6
195-01-16140
6
5

Номер детали на чертеже:

5

CUSHION

Заводской номер: 195-01-16160 Количество на модель: 6
195-01-16160
6
6

Номер детали на чертеже:

6

COVER

Заводской номер: 195-01-16130 Количество на модель: 6
195-01-16130
6
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81055 Количество на модель: 6
01010-81055
6
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31032 Количество на модель: 6
01643-31032
6
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81240 Количество на модель: 4
01010-81240
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 196-01-26111 Количество на модель: 1
196-01-26111
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-82045 Количество на модель: 4
01010-82045
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-32060 Количество на модель: 4
01643-32060
4
14

Номер детали на чертеже:

14

COVER

Заводской номер: 196-01-26122 Количество на модель: 1
196-01-26122
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81225 Количество на модель: 6
01010-81225
6
17

Номер детали на чертеже:

17

LOCK

Заводской номер: 09459-20000 Количество на модель: 2
09459-20000
2
18

Номер детали на чертеже:

18

SPRING

Заводской номер: 20B-54-12210 Количество на модель: 1
20B-54-12210
1
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 01220-40406 Количество на модель: 2
01220-40406
2
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01641-20405 Количество на модель: 2
01641-20405
2
21

Номер детали на чертеже:

21

PLATE

Заводской номер: 195-54-53580 Количество на модель: 1
195-54-53580
1
24

Номер детали на чертеже:

24

DUCT

Заводской номер: 196-01-31160 Количество на модель: 1
196-01-31160
1
25

Номер детали на чертеже:

25

CLAMP

Заводской номер: 07289-00145 Количество на модель: 2
07289-00145
2
26

Номер детали на чертеже:

26

BOX ASS'Y

Заводской номер: 196-01-31120 Количество на модель: 1
196-01-31120
1
27

Номер детали на чертеже:

27

BOX

Заводской номер: 196-01-31130 Количество на модель: 1
196-01-31130
1
30

Номер детали на чертеже:

30

DUCT

Заводской номер: 196-01-31190 Количество на модель: 1
196-01-31190
1
31

Номер детали на чертеже:

31

CLAMP

Заводской номер: 07289-00070 Количество на модель: 2
07289-00070
2
32

Номер детали на чертеже:

32

TUBE

Заводской номер: 196-01-31180 Количество на модель: 1
196-01-31180
1
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 01010-81020 Количество на модель: 4
01010-81020
4
35

Номер детали на чертеже:

35

DUCT

Заводской номер: 196-01-31170 Количество на модель: 1
196-01-31170
1
36

Номер детали на чертеже:

36

CLAMP

Заводской номер: 07289-00095 Количество на модель: 2
07289-00095
2
