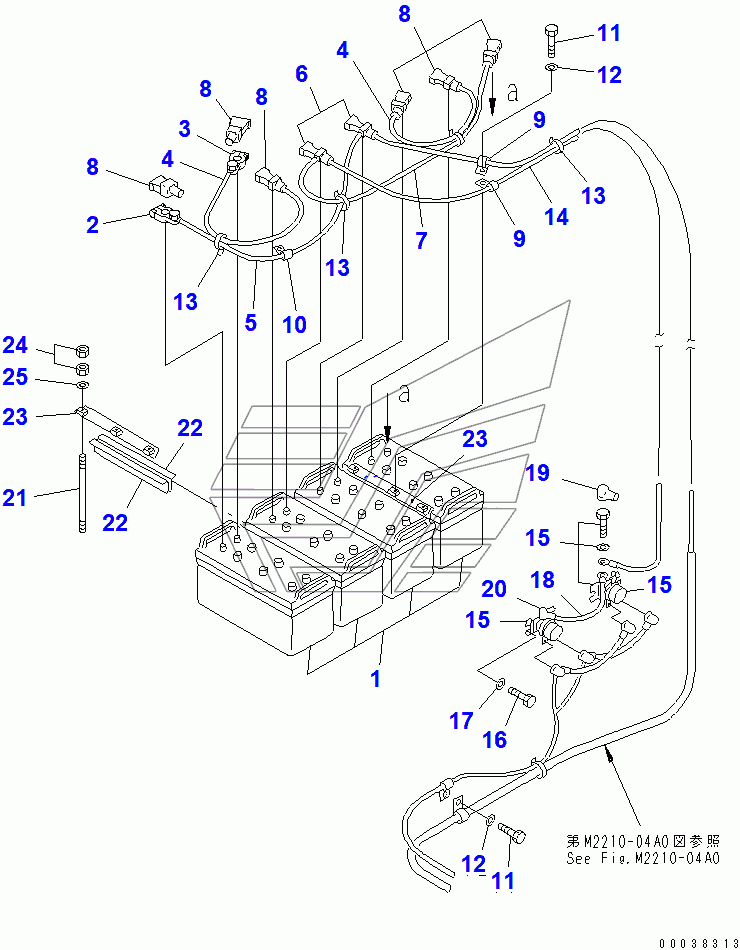

PIPING BRACKET AND BATTERY D355C-3. Каталог 2010г.

GEAR SHIFT LINKAGE AND LOCK LEVER D355C-3 PIPING BRACKET AND BATTERY (WITH TOWING WINCH) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BATTERY, WET(C200)

Заводской номер: 08000-02221 Количество на модель: 4
08000-02221
4
2

Номер детали на чертеже:

2

TERMINAL

Заводской номер: 08000-00000 Количество на модель: 4
08000-00000
4
3

Номер детали на чертеже:

3

TERMINAL

Заводской номер: 08000-00001 Количество на модель: 4
08000-00001
4
4

Номер детали на чертеже:

4

CABLE, BATTERY

Заводской номер: 08028-DC045 Количество на модель: 2
08028-DC045
2
4

Номер детали на чертеже:

4

CABLE, BATTERY

Заводской номер: 08028-73045 Количество на модель: 2
08028-73045
2
5

Номер детали на чертеже:

5

CABLE, GROUND

Заводской номер: 08028-BC085 Количество на модель: 1
08028-BC085
1
5

Номер детали на чертеже:

5

CABLE, GROUND

Заводской номер: 08028-53085 Количество на модель: 1
08028-53085
1
6

Номер детали на чертеже:

6

CAP,BLACK

Заводской номер: 08038-52511 Количество на модель: 2
08038-52511
2
7

Номер детали на чертеже:

7

CABLE, BATTERY

Заводской номер: 08028-DC085 Количество на модель: 1
08028-DC085
1
7

Номер детали на чертеже:

7

CABLE, BATTERY

Заводской номер: 08028-73085 Количество на модель: 1
08028-73085
1
8

Номер детали на чертеже:

8

CAP,RED

Заводской номер: 08038-62511 Количество на модель: 6
08038-62511
6
8

Номер детали на чертеже:

8

CAP

Заводской номер: 08038-32511 Количество на модель: 6
08038-32511
6
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 04434-52712 Количество на модель: 2
04434-52712
2
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 04434-51812 Количество на модель: 3
04434-51812
3
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 04434-51912 Количество на модель: 1
04434-51912
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
13

Номер детали на чертеже:

13

BAND

Заводской номер: 08034-00519 Количество на модель: 4
08034-00519
4
14

Номер детали на чертеже:

14

CABLE, GROUND

Заводской номер: 08028-BE125 Количество на модель: 1
08028-BE125
1
15

Номер детали на чертеже:

15

SWITCH, BATTERY RELAY

Заводской номер: 08088-10000 Количество на модель: 2
08088-10000
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-80816 Количество на модель: 4
01010-80816
4
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
18

Номер детали на чертеже:

18

CABLE, GROUND

Заводской номер: 08028-53025 Количество на модель: 1
08028-53025
1
19

Номер детали на чертеже:

19

CAP

Заводской номер: 154-06-13130 Количество на модель: 1
154-06-13130
1
20

Номер детали на чертеже:

20

CAP

Заводской номер: 08038-14030 Количество на модель: 1
08038-14030
1
21

Номер детали на чертеже:

21

ROD

Заводской номер: 195-06-41130 Количество на модель: 4
195-06-41130
4
22

Номер детали на чертеже:

22

PLATE

Заводской номер: 195-06-41140 Количество на модель: 4
195-06-41140
4
23

Номер детали на чертеже:

23

RETAINER

Заводской номер: 176-06-42261 Количество на модель: 2
176-06-42261
2
24

Номер детали на чертеже:

24

NUT

Заводской номер: 01582-11008 Количество на модель: 8
01582-11008
8
