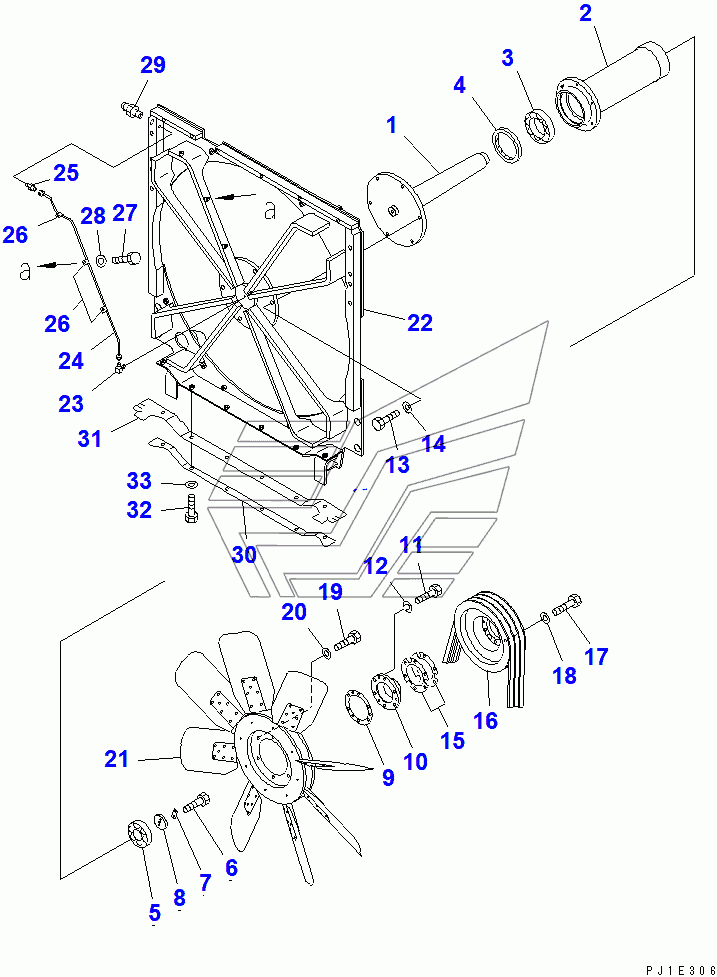

RADIATOR FAN DRIVE D355C-3. Каталог 2010г.

RADIATOR PIPING D355C-3 FAN GUARD D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SHAFT

Заводской номер: 175-03-71521 Количество на модель: 1
175-03-71521
1
2

Номер детали на чертеже:

2

DRUM

Заводской номер: 175-03-71531 Количество на модель: 1
175-03-71531
1
3

Номер детали на чертеже:

3

BEARING

Заводской номер: 06040-06018 Количество на модель: 1
06040-06018
1
4

Номер детали на чертеже:

4

SEAL OIL

Заводской номер: 07011-60120 Количество на модель: 1
07011-60120
1
5

Номер детали на чертеже:

5

BEARING, BALL

Заводской номер: 06040-06310 Количество на модель: 1
06040-06310
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2
7

Номер детали на чертеже:

7

LOCK

Заводской номер: 195-03-11851 Количество на модель: 1
195-03-11851
1
8

Номер детали на чертеже:

8

HOLDER

Заводской номер: 195-03-11842 Количество на модель: 1
195-03-11842
1
9

Номер детали на чертеже:

9

GASKET

Заводской номер: 195-03-12810 Количество на модель: 1
195-03-12810
1
10

Номер детали на чертеже:

10

COVER

Заводской номер: 175-03-34380 Количество на модель: 1
175-03-34380
1
12

Номер детали на чертеже:

12

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 3
01602-21030
3
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81645 Количество на модель: 6
01010-81645
6
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31645 Количество на модель: 6
01643-31645
6
15

Номер детали на чертеже:

15

SHIM

Заводской номер: 195-03-11880 Количество на модель: 10
195-03-11880
10
16

Номер детали на чертеже:

16

PULLEY

Заводской номер: 196-03-32361 Количество на модель: 1
196-03-32361
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81260 Количество на модель: 6
01010-81260
6
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81250 Количество на модель: 6
01010-81250
6
21

Номер детали на чертеже:

21

FAN

Заводской номер: 600-614-5120 Количество на модель: 1
600-614-5120
1
21

Номер детали на чертеже:

21

FAN

Заводской номер: 600-614-2120 Количество на модель: 1
600-614-2120
1
22

Номер детали на чертеже:

22

GUARD

Заводской номер: 196-03-32370 Количество на модель: 1
196-03-32370
1
23

Номер детали на чертеже:

23

ELBOW

Заводской номер: 202-62-21430 Количество на модель: 1
202-62-21430
1
24

Номер детали на чертеже:

24

HOSE

Заводской номер: 17M-03-26140 Количество на модель: 1
17M-03-26140
1
25

Номер детали на чертеже:

25

NIPPLE

Заводской номер: 203-62-21740 Количество на модель: 1
203-62-21740
1
26

Номер детали на чертеже:

26

CLIP

Заводской номер: 198-904-4280 Количество на модель: 3
198-904-4280
3
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-80816 Количество на модель: 3
01010-80816
3
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 01643-30823 Количество на модель: 3
01643-30823
3
29

Номер детали на чертеже:

29

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
30

Номер детали на чертеже:

30

PLATE

Заводской номер: 175-03-31423 Количество на модель: 1
175-03-31423
1
31

Номер детали на чертеже:

31

RUBBER

Заводской номер: 175-03-31433 Количество на модель: 1
175-03-31433
1
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 01010-81025 Количество на модель: 6
01010-81025
6
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 01643-31032 Количество на модель: 6
01643-31032
6
