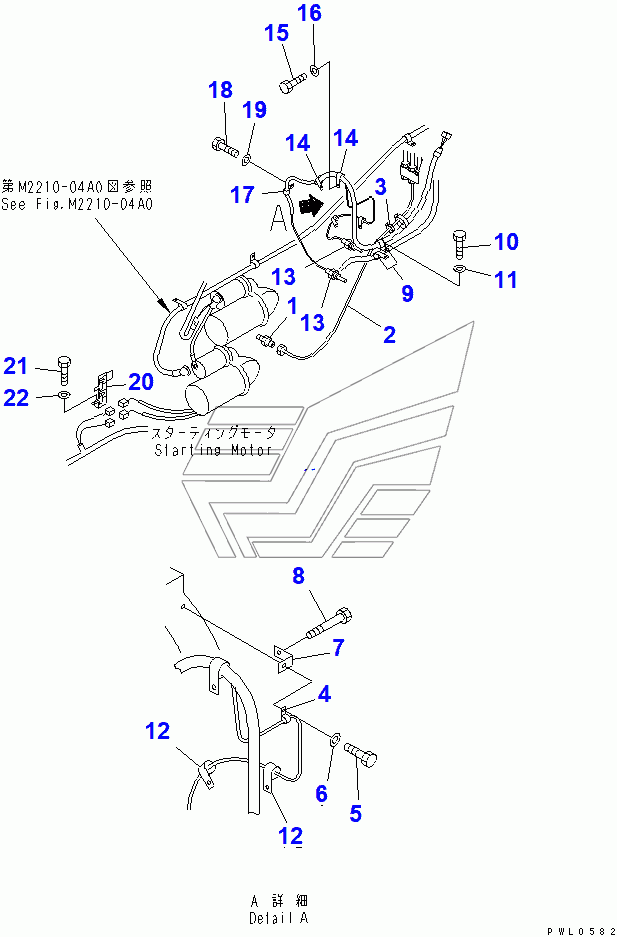

WIRING HARNESS (2/3) D355C-3. Каталог 2010г.

WIRING HARNESS (WITH SAFETY DEVICE) (3/3)(14413-) D355C-3 WIRING HARNESS (3/3) (WITH AIR CONDITIONER) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
17
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

NIPPLE

Заводской номер: 203-62-21740 Количество на модель: 2
203-62-21740
2
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 17M-50-24240 Количество на модель: 1
17M-50-24240
1
3

Номер детали на чертеже:

3

BAND

Заводской номер: 08034-00414 Количество на модель: 2
08034-00414
2
4

Номер детали на чертеже:

4

CLIP

Заводской номер: 04434-50610 Количество на модель: 1
04434-50610
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 8206-54-1650 Количество на модель: 1
8206-54-1650
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01011-81245 Количество на модель: 1
01011-81245
1
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 04434-53212 Количество на модель: 2
04434-53212
2
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
12

Номер детали на чертеже:

12

CLIP

Заводской номер: 08036-30614 Количество на модель: 2
08036-30614
2
13

Номер детали на чертеже:

13

SENSOR

Заводской номер: 08620-00000 Количество на модель: 2
08620-00000
2
14

Номер детали на чертеже:

14

CLIP

Заводской номер: 04434-53211 Количество на модель: 2
04434-53211
2
17

Номер детали на чертеже:

17

CLIP

Заводской номер: 04434-51810 Количество на модель: 1
04434-51810
1
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 196-06-25130 Количество на модель: 1
196-06-25130
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81025 Количество на модель: 1
01010-81025
1
