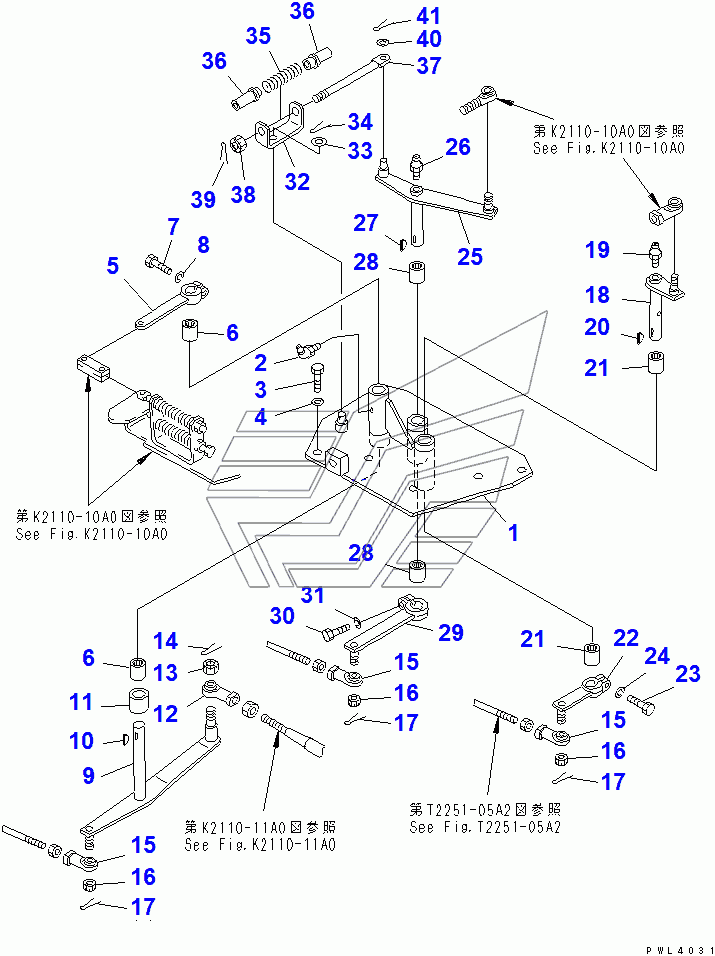

WINCH CONTROL LEVER LINKAGE D355C-3. Каталог 2010г.

GEAR SHIFT LEVER (2/2) D355C-3 WINCH CONTROL LEVER LINKAGE (WITH SAFETY DEVICE)(14413-) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 176-76-27411 Количество на модель: 1
176-76-27411
1
2

Номер детали на чертеже:

2

FITTING, GREASE

Заводской номер: 07020-00675 Количество на модель: 1
07020-00675
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81235 Количество на модель: 3
01010-81235
3
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
5

Номер детали на чертеже:

5

LEVER

Заводской номер: 176-76-28190 Количество на модель: 1
176-76-28190
1
6

Номер детали на чертеже:

6

BEARING

Заводской номер: 06123-02018 Количество на модель: 1
06123-02018
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80830 Количество на модель: 1
01010-80830
1
8

Номер детали на чертеже:

8

WASHER, SPRING

Заводской номер: 01602-20825 Количество на модель: 1
01602-20825
1
9

Номер детали на чертеже:

9

LEVER

Заводской номер: 176-76-27681 Количество на модель: 1
176-76-27681
1
10

Номер детали на чертеже:

10

KEY

Заводской номер: 04010-00519 Количество на модель: 1
04010-00519
1
11

Номер детали на чертеже:

11

COLLAR

Заводской номер: 176-76-28240 Количество на модель: 1
176-76-28240
1
12

Номер детали на чертеже:

12

END

Заводской номер: 04250-91474 Количество на модель: 1
04250-91474
1
13

Номер детали на чертеже:

13

NUT

Заводской номер: 01593-31411 Количество на модель: 1
01593-31411
1
14

Номер детали на чертеже:

14

PIN, COTTER

Заводской номер: 04050-13022 Количество на модель: 1
04050-13022
1
15

Номер детали на чертеже:

15

END, ROD

Заводской номер: 04250-81265 Количество на модель: 3
04250-81265
3
16

Номер детали на чертеже:

16

NUT

Заводской номер: 01593-31210 Количество на модель: 3
01593-31210
3
17

Номер детали на чертеже:

17

PIN, COTTER

Заводской номер: 04050-13020 Количество на модель: 3
04050-13020
3
18

Номер детали на чертеже:

18

LEVER

Заводской номер: 176-76-27541 Количество на модель: 1
176-76-27541
1
19

Номер детали на чертеже:

19

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
22

Номер детали на чертеже:

22

LEVER

Заводской номер: 176-76-27531 Количество на модель: 1
176-76-27531
1
25

Номер детали на чертеже:

25

LEVER

Заводской номер: 176-76-27511 Количество на модель: 1
176-76-27511
1
29

Номер детали на чертеже:

29

LEVER

Заводской номер: 176-76-27492 Количество на модель: 1
176-76-27492
1
32

Номер детали на чертеже:

32

BRACKET

Заводской номер: 176-76-28150 Количество на модель: 1
176-76-28150
1
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 01640-21323 Количество на модель: 1
01640-21323
1
35

Номер детали на чертеже:

35

SPRING

Заводской номер: 176-76-27621 Количество на модель: 1
176-76-27621
1
36

Номер детали на чертеже:

36

GUIDE

Заводской номер: 176-76-28170 Количество на модель: 2
176-76-28170
2
37

Номер детали на чертеже:

37

ROD

Заводской номер: 176-76-28160 Количество на модель: 1
176-76-28160
1
38

Номер детали на чертеже:

38

NUT

Заводской номер: 01590-30809 Количество на модель: 1
01590-30809
1
39

Номер детали на чертеже:

39

PIN, COTTER

Заводской номер: 04050-12015 Количество на модель: 1
04050-12015
1
40

Номер детали на чертеже:

40

WASHER

Заводской номер: 01641-20812 Количество на модель: 1
01641-20812
1
41

Номер детали на чертеже:

41

PIN, COTTER

Заводской номер: 04050-12012 Количество на модель: 1
04050-12012
1
GEAR SHIFT LEVER (2/2) D355C-3 WINCH CONTROL LEVER LINKAGE (WITH SAFETY DEVICE)(14413-) D355C-3
