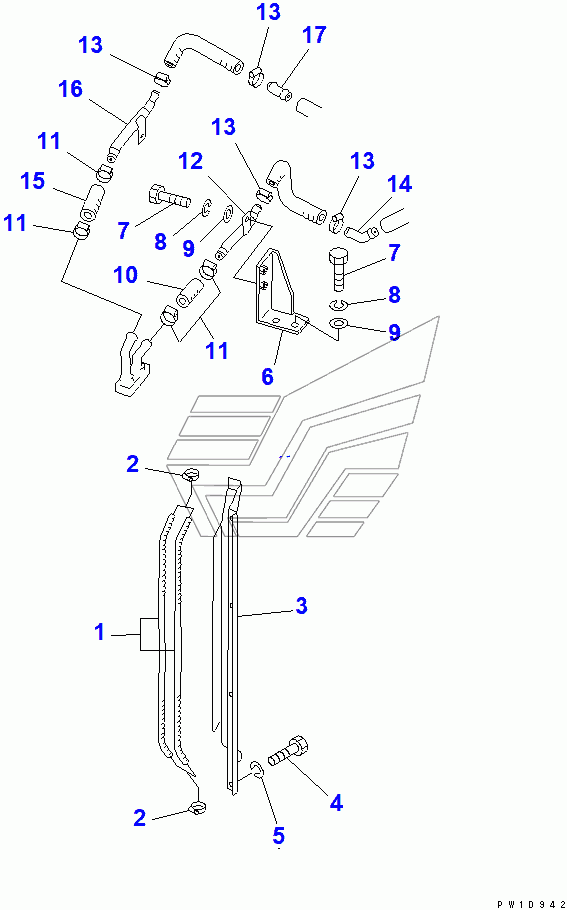

CAB (HEATER PIPING) (WITH SAFETY DEVICE)(14404-) D355C-3. Каталог 2010г.

CAB (DUCT RELATED PARTS)(14520-) D355C-3 CAB (HEATER PIPING)(14520-) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
10
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 195-979-2490 Количество на модель: 2
195-979-2490
2
2

Номер детали на чертеже:

2

CLAMP

Заводской номер: 07281-00419 Количество на модель: 4
07281-00419
4
3

Номер детали на чертеже:

3

COVER

Заводской номер: 176-911-4440 Количество на модель: 1
176-911-4440
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81020 Количество на модель: 3
01010-81020
3
5

Номер детали на чертеже:

5

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 3
01602-21030
3
6

Номер детали на чертеже:

6

BRACKET

Заводской номер: 176-911-4760 Количество на модель: 1
176-911-4760
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 195-911-5680 Количество на модель: 1
195-911-5680
1
12

Номер детали на чертеже:

12

TUBE

Заводской номер: 176-911-4890 Количество на модель: 1
176-911-4890
1
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 07281-00289 Количество на модель: 6
07281-00289
6
14

Номер детали на чертеже:

14

ELBOW

Заводской номер: 176-911-4830 Количество на модель: 1
176-911-4830
1
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 195-911-5670 Количество на модель: 1
195-911-5670
1
16

Номер детали на чертеже:

16

TUBE

Заводской номер: 176-911-4880 Количество на модель: 1
176-911-4880
1
17

Номер детали на чертеже:

17

CONNECTOR

Заводской номер: 09484-00560 Количество на модель: 1
09484-00560
1
