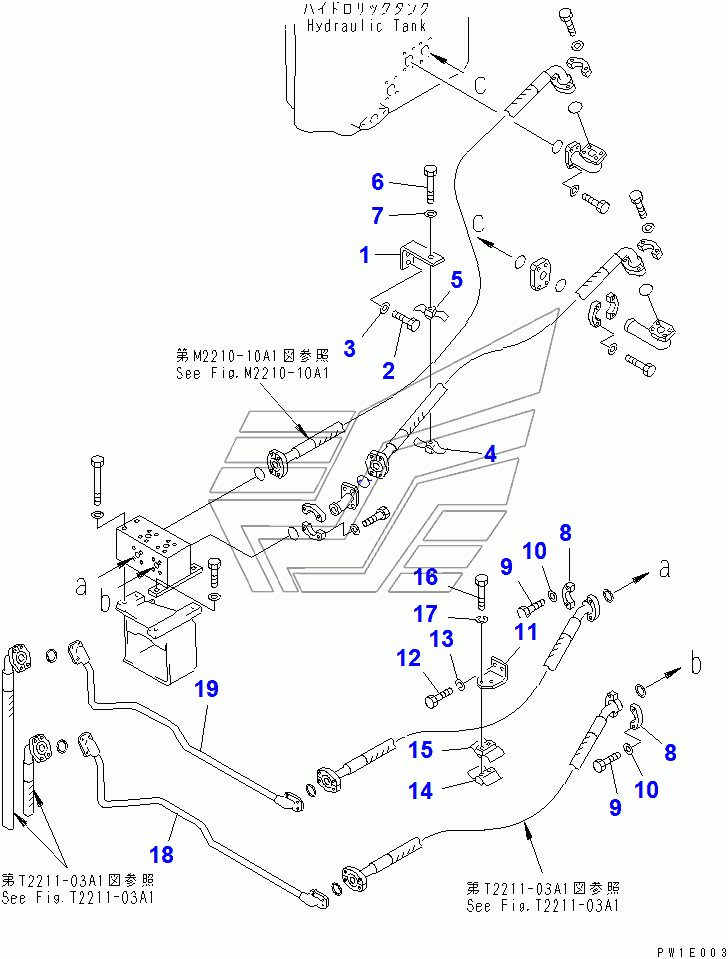

COUNTERWEIGHT PIPING (1/2) (TANK-CYLINDER) (COLD WEATHER (A) SPEC.)(14413-) D355C-3. Каталог 2010г.

COUNTERWEIGHT PIPING (TANK-PUMP) (COLD WEATHER (A) SPEC.)(14413-) D355C-3 COUNTERWEIGHT PIPING (2/2) (TANK-CYLINDER) (COLD WEATHER (A) SPEC.)(14413-) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 176-61-41430 Количество на модель: 1
176-61-41430
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 195-78-22320 Количество на модель: 1
195-78-22320
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 195-78-22330 Количество на модель: 1
195-78-22330
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81275 Количество на модель: 1
01010-81275
1
8

Номер детали на чертеже:

8

FLANGE

Заводской номер: 07371-30500 Количество на модель: 8
07371-30500
8
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-80830 Количество на модель: 16
01010-80830
16
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-50823 Количество на модель: 16
01643-50823
16
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 176-61-41391 Количество на модель: 1
176-61-41391
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
13

Номер детали на чертеже:

13

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
14

Номер детали на чертеже:

14

CLIP

Заводской номер: 176-61-41412 Количество на модель: 1
176-61-41412
1
15

Номер детали на чертеже:

15

CLIP

Заводской номер: 176-61-41422 Количество на модель: 1
176-61-41422
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81050 Количество на модель: 2
01010-81050
2
18

Номер детали на чертеже:

18

TUBE

Заводской номер: 196-61-11153 Количество на модель: 1
196-61-11153
1
19

Номер детали на чертеже:

19

TUBE

Заводской номер: 196-61-11173 Количество на модель: 1
196-61-11173
1
