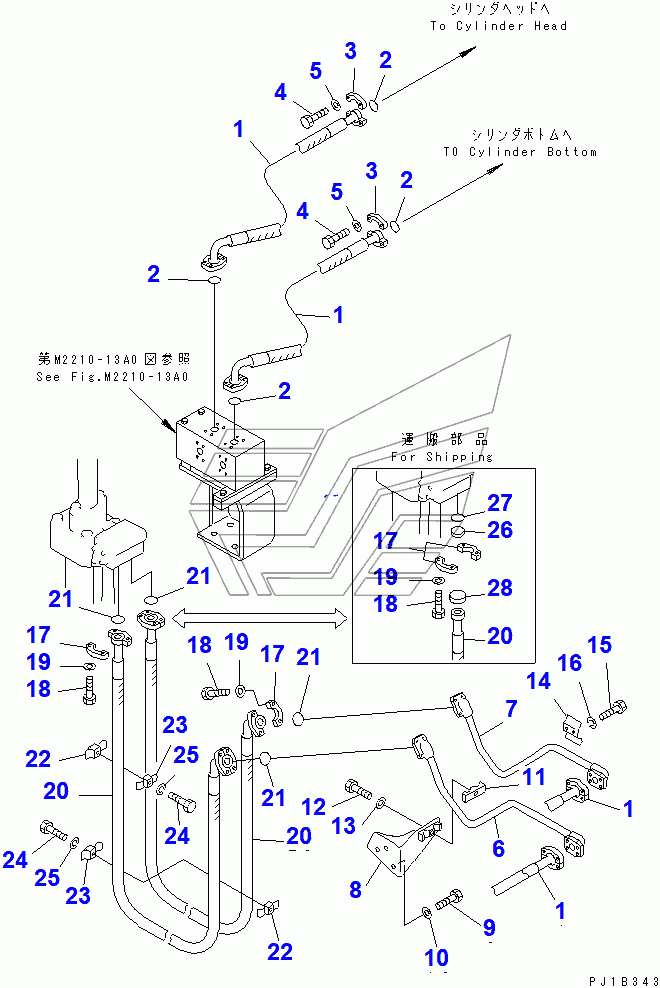

COUNTER WEIGHT PIPING (3/3) (REAR CYLINDER LINE) D155C-1P. Каталог 2010г.

COUNTER WEIGHT PIPING (2/3) (FRONT CYLINDER LINE) D155C-1P BOOM D155C-1P

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
20
22
23
24
26
28

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 07118-00505 Количество на модель: 2
07118-00505
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13022 Количество на модель: 4
07000-13022
4
3

Номер детали на чертеже:

3

FLANGE

Заводской номер: 07371-30500 Количество на модель: 8
07371-30500
8
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-80830 Количество на модель: 16
01010-80830
16
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-50823 Количество на модель: 16
01643-50823
16
6

Номер детали на чертеже:

6

TUBE

Заводской номер: 176-61-41171 Количество на модель: 1
176-61-41171
1
7

Номер детали на чертеже:

7

TUBE

Заводской номер: 176-61-41211 Количество на модель: 1
176-61-41211
1
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 176-61-41351 Количество на модель: 1
176-61-41351
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81225 Количество на модель: 3
01010-81225
3
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 176-61-41370 Количество на модель: 1
176-61-41370
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81245 Количество на модель: 1
01010-81245
1
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 176-61-41340 Количество на модель: 1
176-61-41340
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
16

Номер детали на чертеже:

16

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
20

Номер детали на чертеже:

20

HOSE

Заводской номер: 07119-00512 Количество на модель: 2
07119-00512
2
22

Номер детали на чертеже:

22

CLIP

Заводской номер: 176-61-41450 Количество на модель: 2
176-61-41450
2
23

Номер детали на чертеже:

23

CLIP

Заводской номер: 176-61-41460 Количество на модель: 2
176-61-41460
2
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81040 Количество на модель: 2
01010-81040
2
26

Номер детали на чертеже:

26

HEAD

Заводской номер: 07378-10500 Количество на модель: 4
07378-10500
4
28

Номер детали на чертеже:

28

CAP

Заводской номер: 176-98-41490 Количество на модель: 4
176-98-41490
4
