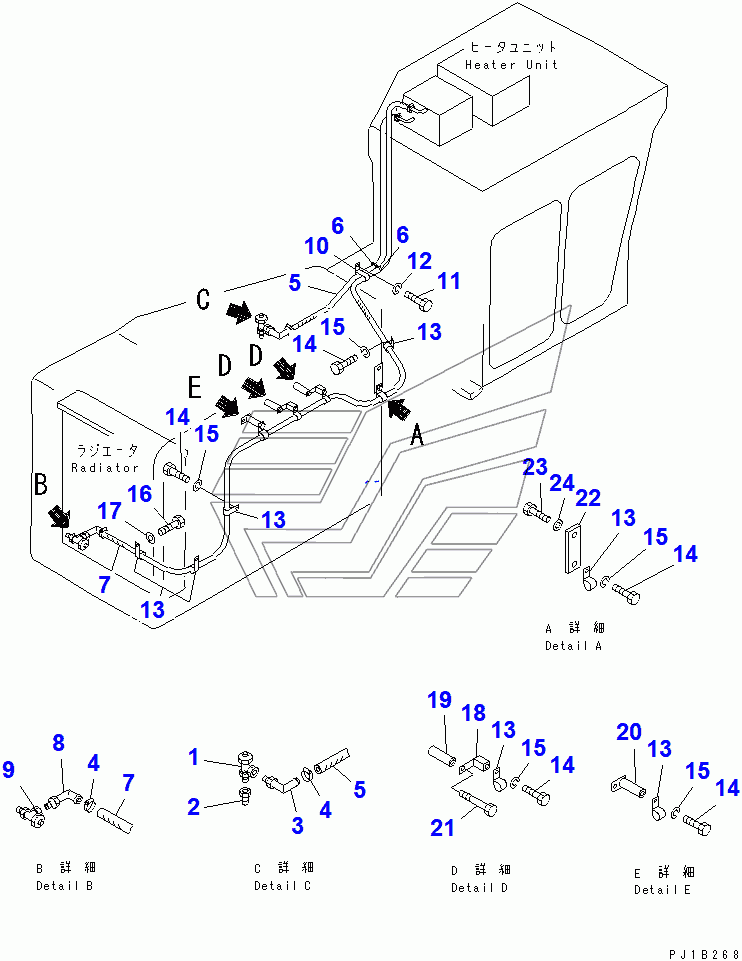

HEATER PIPING D155C-1D. Каталог 2010г.

DUCT RELATED PARTS D155C-1D CAB HEATER PIPING D155C-1D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE

Заводской номер: 195-911-5591 Количество на модель: 1
195-911-5591
1
2

Номер детали на чертеже:

2

NIPPLE

Заводской номер: 196-911-4120 Количество на модель: 1
196-911-4120
1
3

Номер детали на чертеже:

3

JOINT

Заводской номер: 175-911-4340 Количество на модель: 1
175-911-4340
1
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 07281-00419 Количество на модель: 2
07281-00419
2
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 09483-56110 Количество на модель: 1
09483-56110
1
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 09483-56440 Количество на модель: 1
09483-56440
1
8

Номер детали на чертеже:

8

JOINT

Заводской номер: 195-979-2110 Количество на модель: 1
195-979-2110
1
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 176-911-4220 Количество на модель: 1
176-911-4220
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
12

Номер детали на чертеже:

12

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 1
01602-21030
1
13

Номер детали на чертеже:

13

CLIP

Заводской номер: 113-899-7950 Количество на модель: 8
113-899-7950
8
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81220 Количество на модель: 1
01010-81220
1
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 176-911-4150 Количество на модель: 2
176-911-4150
2
19

Номер детали на чертеже:

19

COLLAR

Заводской номер: 195-979-3570 Количество на модель: 2
195-979-3570
2
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 195-979-3580 Количество на модель: 1
195-979-3580
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01011-81265 Количество на модель: 2
01011-81265
2
22

Номер детали на чертеже:

22

SEAT

Заводской номер: 196-911-3470 Количество на модель: 1
196-911-3470
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-81030 Количество на модель: 1
01010-81030
1
DUCT RELATED PARTS D155C-1D CAB HEATER PIPING D155C-1D
