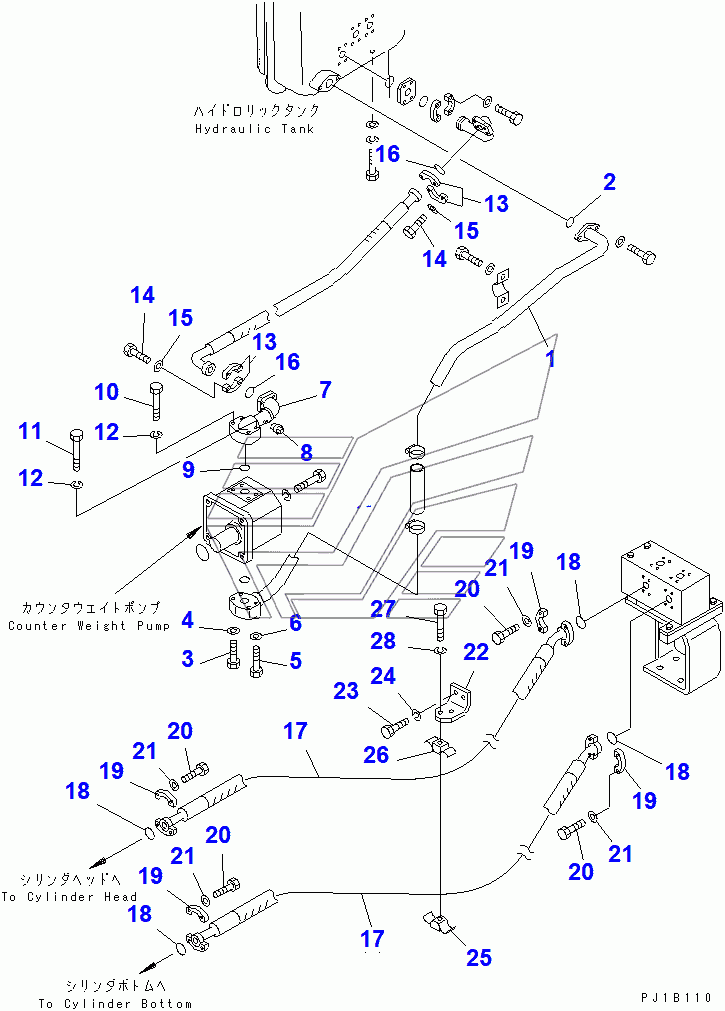

COUNTER WEIGHT PIPING (1/2) D155C-1D. Каталог 2010г.

COUNTER WEIGHT D155C-1D COUNTER WEIGHT PIPING (2/2) D155C-1D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 176-61-41131 Количество на модель: 1
176-61-41131
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-53045 Количество на модель: 1
07000-53045
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81270 Количество на модель: 2
01010-81270
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81280 Количество на модель: 2
01010-81280
2
7

Номер детали на чертеже:

7

TUBE

Заводской номер: 176-61-41140 Количество на модель: 1
176-61-41140
1
8

Номер детали на чертеже:

8

PLUG

Заводской номер: 07042-30108 Количество на модель: 1
07042-30108
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 07000-53035 Количество на модель: 1
07000-53035
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81060 Количество на модель: 2
01010-81060
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81065 Количество на модель: 2
01010-81065
2
12

Номер детали на чертеже:

12

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 4
01602-21030
4
13

Номер детали на чертеже:

13

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 07372-21030 Количество на модель: 8
07372-21030
8
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 07000-53032 Количество на модель: 2
07000-53032
2
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 07114-10513 Количество на модель: 2
07114-10513
2
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-53022 Количество на модель: 4
07000-53022
4
19

Номер детали на чертеже:

19

FLANGE

Заводской номер: 07371-30500 Количество на модель: 8
07371-30500
8
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-80830 Количество на модель: 16
01010-80830
16
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-50823 Количество на модель: 16
01643-50823
16
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 176-61-41390 Количество на модель: 1
176-61-41390
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
25

Номер детали на чертеже:

25

CLIP

Заводской номер: 176-61-41450 Количество на модель: 1
176-61-41450
1
26

Номер детали на чертеже:

26

CLIP

Заводской номер: 176-61-41460 Количество на модель: 1
176-61-41460
1
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81050 Количество на модель: 1
01010-81050
1
COUNTER WEIGHT D155C-1D COUNTER WEIGHT PIPING (2/2) D155C-1D
