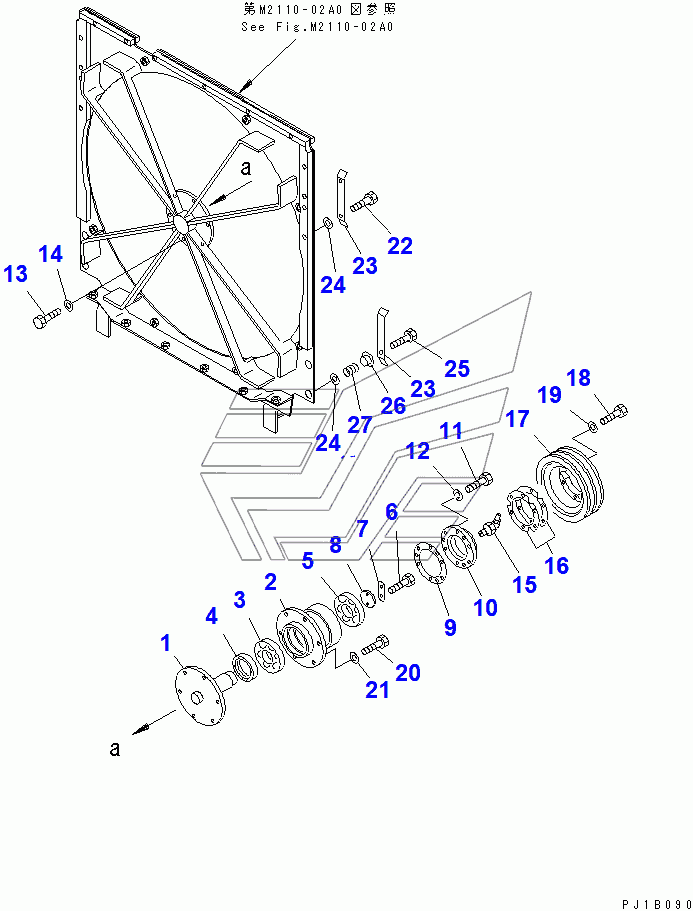

RADIATOR FAN DRIVE D155C-1D. Каталог 2010г.

RADIATOR PIPING D155C-1D HEAD AND SIDE LAMP D155C-1D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SHAFT

Заводской номер: 175-03-31322 Количество на модель: 1
175-03-31322
1
2

Номер детали на чертеже:

2

DRUM

Заводской номер: 175-03-31542 Количество на модель: 1
175-03-31542
1
3

Номер детали на чертеже:

3

BEARING, BALL

Заводской номер: 06040-06212 Количество на модель: 1
06040-06212
1
4

Номер детали на чертеже:

4

SEAL OIL

Заводской номер: 07011-60090 Количество на модель: 1
07011-60090
1
5

Номер детали на чертеже:

5

BEARING, BALL

Заводской номер: 06040-06310 Количество на модель: 1
06040-06310
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2
7

Номер детали на чертеже:

7

LOCK

Заводской номер: 195-03-11850 Количество на модель: 1
195-03-11850
1
8

Номер детали на чертеже:

8

HOLDER

Заводской номер: 195-03-11840 Количество на модель: 1
195-03-11840
1
9

Номер детали на чертеже:

9

GASKET

Заводской номер: 195-03-12810 Количество на модель: 1
195-03-12810
1
10

Номер детали на чертеже:

10

COVER

Заводской номер: 195-03-11860 Количество на модель: 1
195-03-11860
1
12

Номер детали на чертеже:

12

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 3
01602-21030
3
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81235 Количество на модель: 6
01010-81235
6
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
15

Номер детали на чертеже:

15

FITTING, GREASE

Заводской номер: 07020-00675 Количество на модель: 1
07020-00675
1
16

Номер детали на чертеже:

16

SHIM

Заводской номер: 195-03-11880 Количество на модель: 10
195-03-11880
10
17

Номер детали на чертеже:

17

PULLEY

Заводской номер: 175-03-41530 Количество на модель: 1
175-03-41530
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81260 Количество на модель: 6
01010-81260
6
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81240 Количество на модель: 6
01010-81240
6
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81255 Количество на модель: 8
01010-81255
8
23

Номер детали на чертеже:

23

PLATE

Заводской номер: 195-03-18630 Количество на модель: 6
195-03-18630
6
26

Номер детали на чертеже:

26

COLLAR

Заводской номер: 175-03-32580 Количество на модель: 4
175-03-32580
4
27

Номер детали на чертеже:

27

SPRING

Заводской номер: 175-54-27350 Количество на модель: 8
175-54-27350
8
