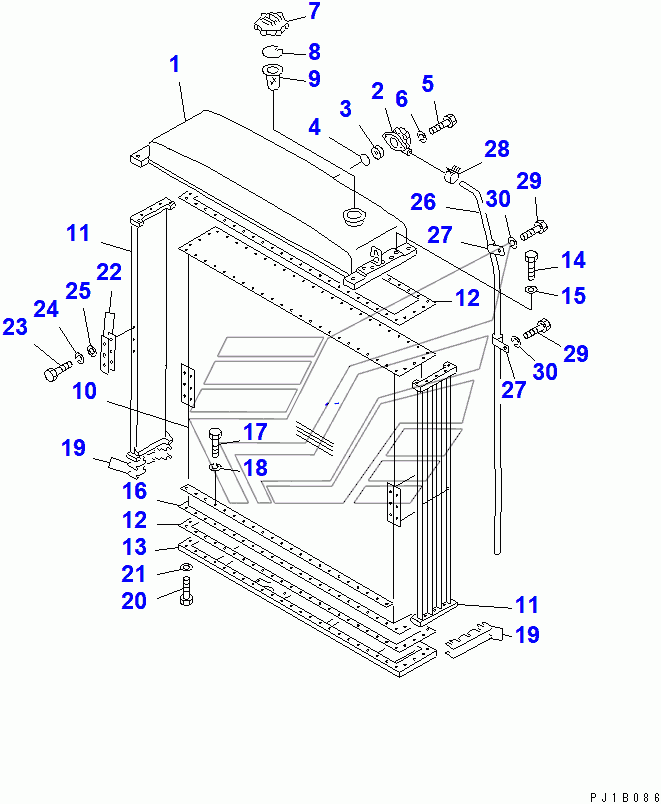

RADIATOR D155C-1D. Каталог 2010г.

SHUTTER CONTROL LINKAGE D155C-1D RADIATOR FAN GUARD D155C-1D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

RADIATOR ASS'Y

Заводской номер: 175-03-00116 Количество на модель: 1
175-03-00116
1

Номер детали на чертеже:

SHIM, 0.5MM

Заводской номер: SHIM, 0.5MM Количество на модель: 2
SHIM, 0.5MM
2

Номер детали на чертеже:

SHIM, 1.0MM

Заводской номер: SHIM, 1.0MM Количество на модель: 3
SHIM, 1.0MM
3
1

Номер детали на чертеже:

1

TANK

Заводской номер: 175-03-31118 Количество на модель: 1
175-03-31118
1
2

Номер детали на чертеже:

2

VALVE

Заводской номер: 154-03-11682 Количество на модель: 1
154-03-11682
1
3

Номер детали на чертеже:

3

SCREEN

Заводской номер: 175-03-32570 Количество на модель: 1
175-03-32570
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 07000-43045 Количество на модель: 1
07000-43045
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
6

Номер детали на чертеже:

6

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
7

Номер детали на чертеже:

7

CAP, RADIATOR

Заводской номер: 07053-10000 Количество на модель: 1
07053-10000
1
8

Номер детали на чертеже:

8

RING, FILLER

Заводской номер: 07057-03271 Количество на модель: 1
07057-03271
1
9

Номер детали на чертеже:

9

STRAINER

Заводской номер: 07056-00048 Количество на модель: 1
07056-00048
1
10

Номер детали на чертеже:

10

CORE

Заводской номер: 175-03-32260 Количество на модель: 1
175-03-32260
1
11

Номер детали на чертеже:

11

SHIELD

Заводской номер: 175-03-31690 Количество на модель: 2
175-03-31690
2
12

Номер детали на чертеже:

12

PACKING

Заводской номер: 175-03-31562 Количество на модель: 2
175-03-31562
2
13

Номер детали на чертеже:

13

TANK

Заводской номер: 175-03-31880 Количество на модель: 1
175-03-31880
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81260 Количество на модель: 10
01010-81260
10
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-31232 Количество на модель: 10
01643-31232
10
16

Номер детали на чертеже:

16

PLATE

Заводской номер: 175-03-31180 Количество на модель: 4
175-03-31180
4
19

Номер детали на чертеже:

19

SHIM ASS'Y

Заводской номер: 175-03-00193 Количество на модель: 2
175-03-00193
2
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81245 Количество на модель: 10
01010-81245
10
22

Номер детали на чертеже:

22

SHIM, 0.6MM

Заводской номер: 175-03-31490 Количество на модель: 8
175-03-31490
8
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-81020 Количество на модель: 12
01010-81020
12
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01640-21016 Количество на модель: 12
01640-21016
12
26

Номер детали на чертеже:

26

TUBE,OVERFLOW

Заводской номер: 195-03-13130 Количество на модель: 1
195-03-13130
1
27

Номер детали на чертеже:

27

CLIP

Заводской номер: 195-03-11690 Количество на модель: 2
195-03-11690
2
28

Номер детали на чертеже:

28

CLIP

Заводской номер: 07285-00095 Количество на модель: 1
07285-00095
1
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-81220 Количество на модель: 2
01010-81220
2
SHUTTER CONTROL LINKAGE D155C-1D RADIATOR FAN GUARD D155C-1D
