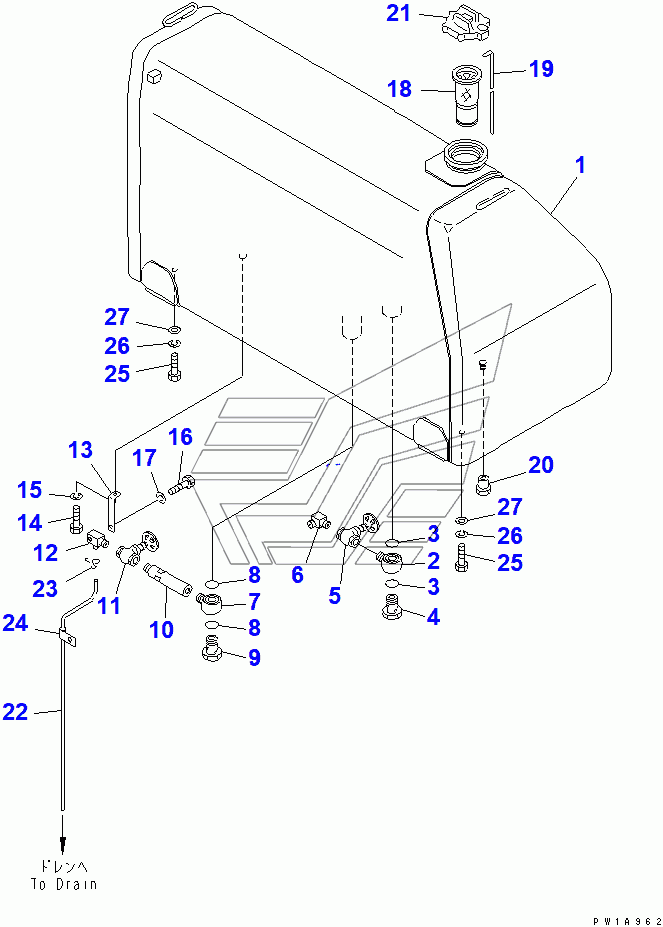

FUEL TANK D155C-1D. Каталог 2010г.

OIL COOLER D155C-1D FUEL PIPING D155C-1D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

GASKET

Заводской номер: 07050-21202 Количество на модель: 1
07050-21202
1
1

Номер детали на чертеже:

1

TANK,FUEL

Заводской номер: 176-04-41111 Количество на модель: 1
176-04-41111
1
2

Номер детали на чертеже:

2

JOINT, EYE

Заводской номер: 195-04-11230 Количество на модель: 1
195-04-11230
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-43035 Количество на модель: 2
07000-43035
2
4

Номер детали на чертеже:

4

BOLT, JOINT

Заводской номер: 195-04-11280 Количество на модель: 1
195-04-11280
1
5

Номер детали на чертеже:

5

VALVE

Заводской номер: 154-04-12492 Количество на модель: 1
154-04-12492
1
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 195-04-12280 Количество на модель: 1
195-04-12280
1
10

Номер детали на чертеже:

10

NIPPLE

Заводской номер: 195-04-11420 Количество на модель: 1
195-04-11420
1
12

Номер детали на чертеже:

12

ELBOW

Заводской номер: 195-04-11431 Количество на модель: 1
195-04-11431
1
13

Номер детали на чертеже:

13

PLATE

Заводской номер: 176-04-41160 Количество на модель: 1
176-04-41160
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-80816 Количество на модель: 1
01010-80816
1
15

Номер детали на чертеже:

15

WASHER, SPRING

Заводской номер: 01602-20825 Количество на модель: 1
01602-20825
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
17

Номер детали на чертеже:

17

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 1
01602-21030
1
18

Номер детали на чертеже:

18

STRAINER

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
19

Номер детали на чертеже:

19

GAUGE

Заводской номер: 176-04-41120 Количество на модель: 1
176-04-41120
1
20

Номер детали на чертеже:

20

PLUG

Заводской номер: 154-04-12470 Количество на модель: 1
154-04-12470
1
21

Номер детали на чертеже:

21

CAP, FUEL TANK

Заводской номер: 07050-41200 Количество на модель: 1
07050-41200
1
22

Номер детали на чертеже:

22

TUBE

Заводской номер: 07270-31295 Количество на модель: 1
07270-31295
1
23

Номер детали на чертеже:

23

CLIP

Заводской номер: 07285-00150 Количество на модель: 1
07285-00150
1
24

Номер детали на чертеже:

24

CLIP

Заводской номер: 154-04-11211 Количество на модель: 1
154-04-11211
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-82465 Количество на модель: 6
01010-82465
6
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 01643-32460 Количество на модель: 6
01643-32460
6
27

Номер детали на чертеже:

27

WASHER

Заводской номер: 154-54-31150 Количество на модель: 6
154-54-31150
6
