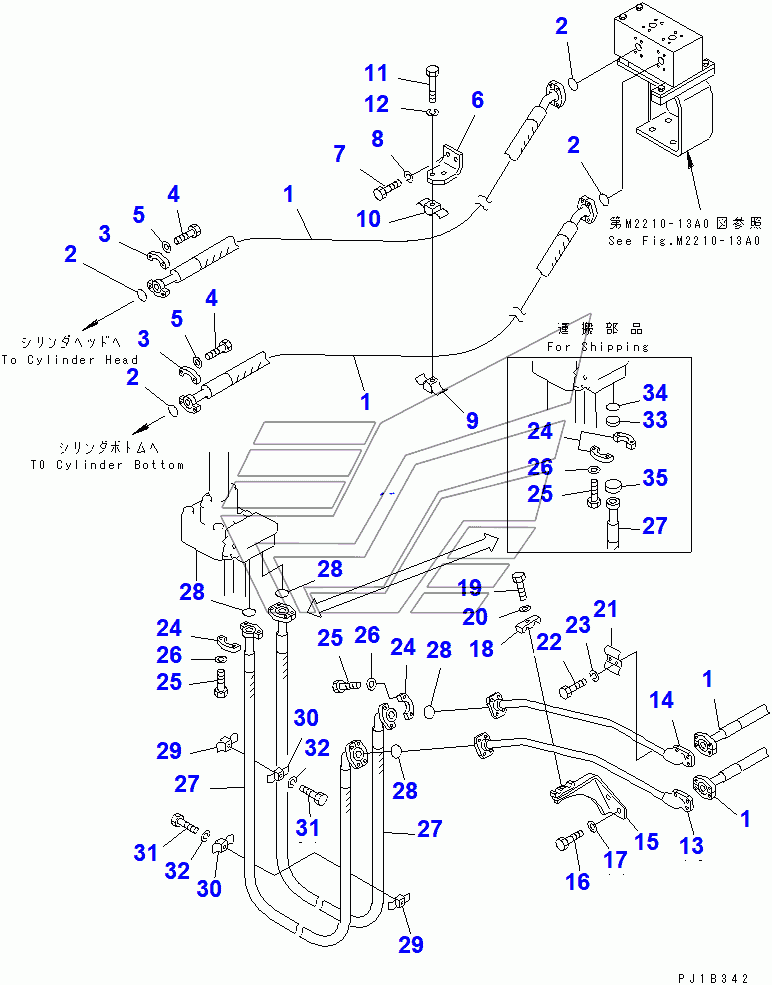

COUNTER WEIGHT PIPING (2/3) (FRONT CYLINDER LINE) D155C-1. Каталог 2010г.

COUNTER WEIGHT PIPING (1/3) (TANK TO PUMP) D155C-1 COUNTER WEIGHT PIPING (3/3) (REAR CYLINDER LINE) D155C-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 07114-00513 Количество на модель: 2
07114-00513
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13022 Количество на модель: 4
07000-13022
4
3

Номер детали на чертеже:

3

FLANGE

Заводской номер: 07371-30500 Количество на модель: 8
07371-30500
8
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-80830 Количество на модель: 16
01010-80830
16
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-50823 Количество на модель: 16
01643-50823
16
6

Номер детали на чертеже:

6

BRACKET

Заводской номер: 176-61-41390 Количество на модель: 1
176-61-41390
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
8

Номер детали на чертеже:

8

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 176-61-41450 Количество на модель: 1
176-61-41450
1
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 176-61-41460 Количество на модель: 1
176-61-41460
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81050 Количество на модель: 1
01010-81050
1
13

Номер детали на чертеже:

13

TUBE

Заводской номер: 176-61-41181 Количество на модель: 1
176-61-41181
1
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 176-61-41221 Количество на модель: 1
176-61-41221
1
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 176-61-41361 Количество на модель: 1
176-61-41361
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81225 Количество на модель: 3
01010-81225
3
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
18

Номер детали на чертеже:

18

CLAMP

Заводской номер: 176-61-41380 Количество на модель: 1
176-61-41380
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81235 Количество на модель: 1
01010-81235
1
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 176-61-41340 Количество на модель: 1
176-61-41340
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
27

Номер детали на чертеже:

27

HOSE

Заводской номер: 07119-00512 Количество на модель: 2
07119-00512
2
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 01010-81040 Количество на модель: 2
01010-81040
2
33

Номер детали на чертеже:

33

HEAD

Заводской номер: 07378-10500 Количество на модель: 4
07378-10500
4
35

Номер детали на чертеже:

35

CAP

Заводской номер: 176-98-41490 Количество на модель: 4
176-98-41490
4
COUNTER WEIGHT PIPING (1/3) (TANK TO PUMP) D155C-1 COUNTER WEIGHT PIPING (3/3) (REAR CYLINDER LINE) D155C-1
