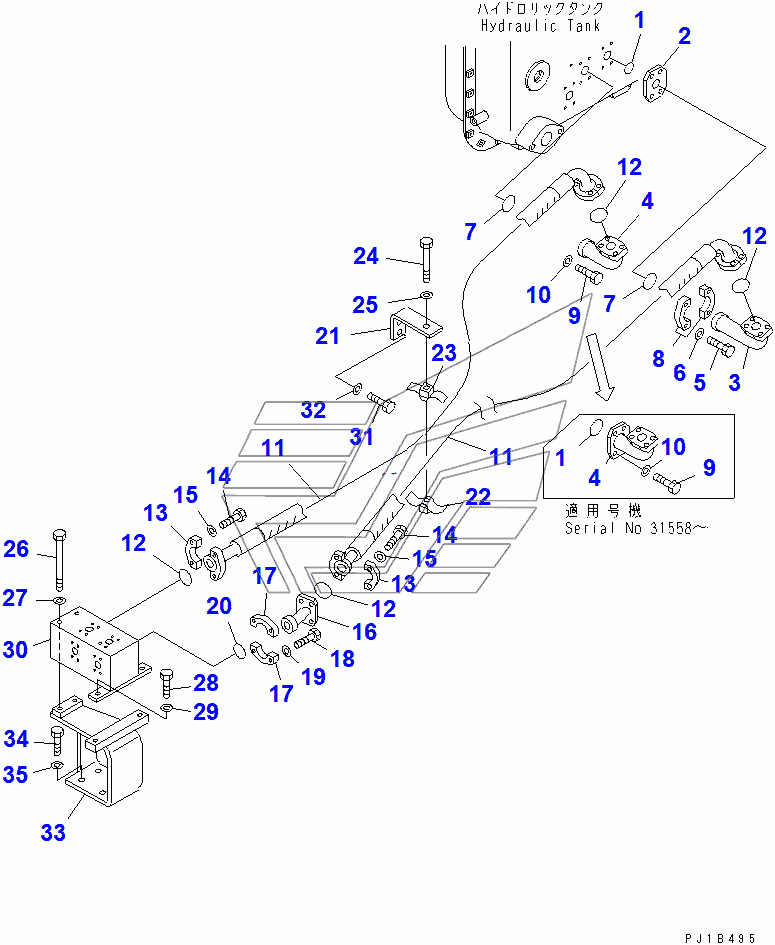

COUNTER WEIGHT PIPING (2/2)(31586-) D155C-1. Каталог 2010г.

COUNTER WEIGHT PIPING (1/2) D155C-1 COUNTER WEIGHT CONTROL LEVER(31574-) D155C-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-RING

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
2

Номер детали на чертеже:

2

SPACER

Заводской номер: 07373-01200 Количество на модель: 1
07373-01200
1
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 176-61-41162 Количество на модель: 1
176-61-41162
1
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 176-61-41161 Количество на модель: 1
176-61-41161
1
4

Номер детали на чертеже:

4

TUBE

Заводской номер: 176-61-41191 Количество на модель: 1
176-61-41191
1
4

Номер детали на чертеже:

4

TUBE

Заводской номер: 176-61-41192 Количество на модель: 1
176-61-41192
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 07372-21060 Количество на модель: 4
07372-21060
4
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 07372-01035 Количество на модель: 4
07372-01035
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
8

Номер детали на чертеже:

8

FLANGE

Заводской номер: 07371-01250 Количество на модель: 2
07371-01250
2
8

Номер детали на чертеже:

8

FLANGE

Заводской номер: 07371-31255 Количество на модель: 2
07371-31255
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 07372-21040 Количество на модель: 4
07372-21040
4
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 07118-01009 Количество на модель: 2
07118-01009
2
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
13

Номер детали на чертеже:

13

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 8
07371-31049
8
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 07372-21030 Количество на модель: 16
07372-21030
16
16

Номер детали на чертеже:

16

TUBE

Заводской номер: 176-61-41231 Количество на модель: 1
176-61-41231
1
21

Номер детали на чертеже:

21

BRACKET

Заводской номер: 176-61-41430 Количество на модель: 1
176-61-41430
1
22

Номер детали на чертеже:

22

CLAMP

Заводской номер: 195-78-22320 Количество на модель: 1
195-78-22320
1
23

Номер детали на чертеже:

23

CLAMP

Заводской номер: 195-78-22330 Количество на модель: 1
195-78-22330
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81275 Количество на модель: 1
01010-81275
1
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01011-81225 Количество на модель: 2
01011-81225
2
30

Номер детали на чертеже:

30

VALVE ASS'Y

Заводской номер: 700-61-25001 Количество на модель: 1
700-61-25001
1
30

Номер детали на чертеже:

30

VALVE ASS'Y

Заводской номер: 700-61-25000 Количество на модель: 1
700-61-25000
1
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
33

Номер детали на чертеже:

33

BRACKET

Заводской номер: 176-61-41311 Количество на модель: 1
176-61-41311
1
