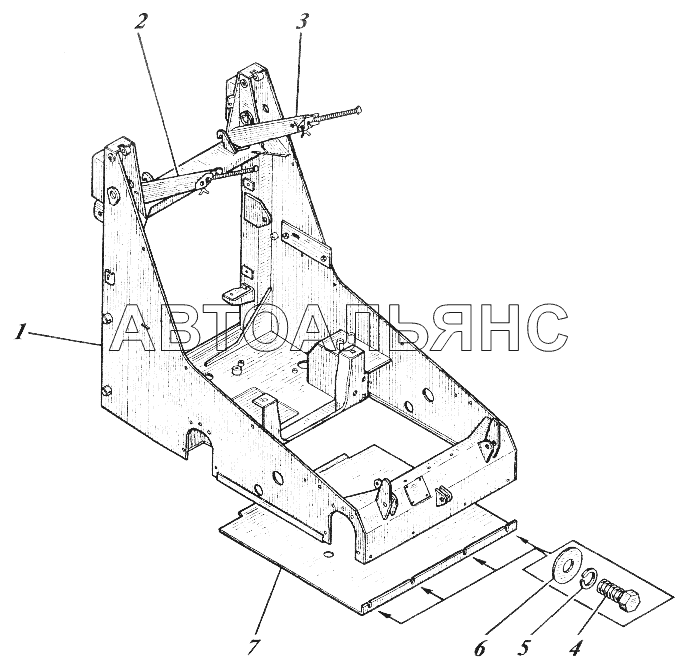

Рама в сборе 533Н-02-сб1 (МКСМ-800Н) МКСМ-800. Каталог 2010г.

Рама в сборе 533-9-62-02-000-1-01К (МКСМ-800) МКСМ-800 Рама в сборе 533-9-62-02-000-1-01К МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: 533Н-02-сб101 Количество на модель: 1
533Н-02-сб101
1
2

Номер детали на чертеже:

2

Консоль правая

Заводской номер: 533-9-62-02-200-1K Количество на модель: 1
533-9-62-02-200-1K
1
3

Номер детали на чертеже:

3

Консоль левая

Заводской номер: 533-9-62-02-190-1K Количество на модель: 1
533-9-62-02-190-1K
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 7796M8-6gx20.46.019 Количество на модель: 4
7796M8-6gx20.46.019
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 6402 8Т.65Г.06 Количество на модель: 4
6402 8Т.65Г.06
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 700-31-629 Количество на модель: 4
700-31-629
4
7

Номер детали на чертеже:

7

Панель

Заводской номер: 533-0-62-02-230-1K Количество на модель: 1
533-0-62-02-230-1K
1
