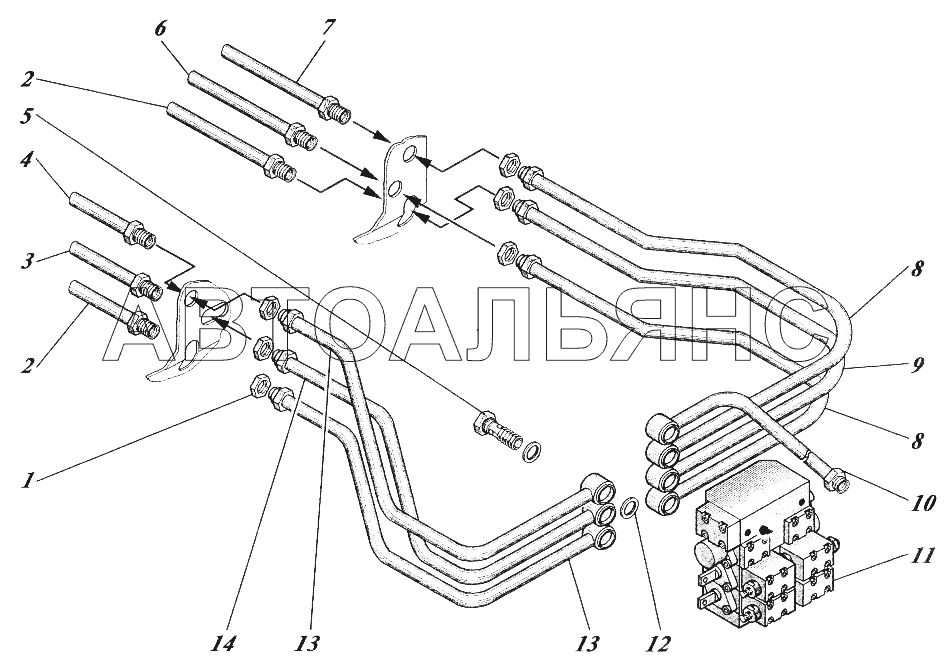

Гидравлическая система 533-9-62-19-000-4К-04, 533-9-62-19-000-6К, 533Н-19сб1 МКСМ-800. Каталог 2010г.

Гидравлическая система 533-9-62-19-000-4К-04, 533-9-62-000-5К, 533-9-62-19-000-6К, 533Н-19сб1 МКСМ-800 Гидравлическая система 533-9-62-19-000-5К (МКСМ-800) МКСМ-800

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 533-0-62-19-621-1К Количество на модель: 6
533-0-62-19-621-1К
6
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: 533-9-62-19-1054-1К Количество на модель: 2
533-9-62-19-1054-1К
2
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: 533-9-62-19-1053-1К Количество на модель:
533-9-62-19-1053-1К
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: 533-9-62-19-1052-1K Количество на модель:
533-9-62-19-1052-1K
5

Номер детали на чертеже:

5

Болт

Заводской номер: 533-0-62-19-600-1К Количество на модель: 8
533-0-62-19-600-1К
8
6

Номер детали на чертеже:

6

Трубопровод

Заводской номер: 533-9-62-19-1056-1K Количество на модель:
533-9-62-19-1056-1K
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: 533-9-62-19-1055-1K Количество на модель:
533-9-62-19-1055-1K
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: 533-9-62-19-1047-1K Количество на модель: 2
533-9-62-19-1047-1K
2
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: 533-9-62-19-1049-1K Количество на модель:
533-9-62-19-1049-1K
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: 533-9-62-19-1133-1K Количество на модель:
533-9-62-19-1133-1K
11

Номер детали на чертеже:

11

Распределитель

Заводской номер: 533-9-62-19-004-1K Количество на модель:
533-9-62-19-004-1K
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 672-3-191 Количество на модель: 4
672-3-191
4
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: 533-9-62-19-1048-1K Количество на модель: 2
533-9-62-19-1048-1K
2
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: 533-9-62-19-1050-1K Количество на модель: 1
533-9-62-19-1050-1K
1
Гидравлическая система 533-9-62-19-000-4К-04, 533-9-62-000-5К, 533-9-62-19-000-6К, 533Н-19сб1 МКСМ-800 Гидравлическая система 533-9-62-19-000-5К (МКСМ-800) МКСМ-800
